Использование естественной тяги в котлах

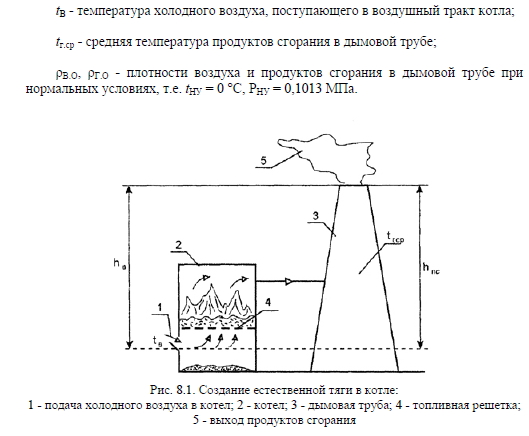

Естественная тяга в газовоздушном тракте котла малой мощности может быть организована за счет тяги, создаваемой дымовой трубой, как показано на рис. 8.1. При этом весь газовоздушный тракт находится под разрежением. Естественная тяга возможна в котлах при относительно высоких температурах продуктов сгорания, которые могут создать перепад давления (т.е. создать самотягу) Нс = 50...60 Па между уровнем подачи холодного воздуха в топочную камеру и срезом дымовой трубы, откуда выходят продукты сгорания.

Создание перепада давления за счет самотяги обуславливается разностью статических давлений: между давлением, создаваемым столбом холодного воздуха, и давлением, создаваемым столбом горячих продуктов сгорания, когда столб холодного воздуха высотой hB вытесняет столб продуктов сгорания высотой hnc. Это может быть выражено в виде соотношения



Величина перепада давления за счет самотяги прямо пропорциональна высоте дымовой трубы, при этом чем ниже температура уходящих продуктов сгорания и выше температура воздуха, тем меньший перепад давления создается за счет самотяги. Вот почему иногда трудно разжечь в бытовых условиях печь, когда она находится в холодном состоянии.

Величина перепада давления в теплогенерирующих установках за счет самотяги обычно не превышает 20...60 Па, вот почему ее применяют только на котлах малой мощности без хвостовых поверхностей, когда аэродинамическое сопротивление всего газовоздушного тракта котла не превышает указанных выше величин.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
