Топливное хозяйство при использовании газообразного топлива

Топливное хозяйство теплогенерирующей установки, работающей на газообразном топливе, является наиболее простым, надежным в эксплуатации и относительно дешевым по сравнению с другими, описанными выше. В качестве топлива в теплогенерирующих установках в настоящее время все более широко используют природный газ. Подготовка последнего к сжиганию заключается в основном в его дросселировании (понижении давления) до требуемых параметров и последующей подаче его к горелкам котла.

Газопроводы в зависимости от рабочего давления в них делятся в соответствии с [1] на три вида:

- газопроводы низкого давления (давление до 0,003 МПа);

- газопроводы среднего давления (давление от 0,003 до 0,3 МПа);

- газопроводы высокого давления (давление от 0,3 до 0,6 МПа).

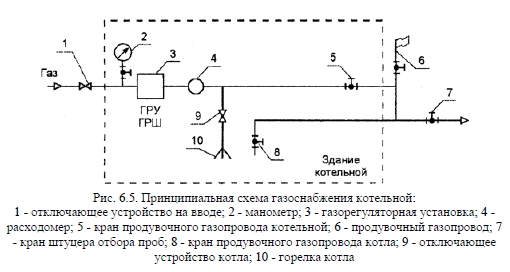

Для поддержания необходимого давления газа перед котлами в топливном хозяйстве следует предусматривать газорегуляторные установки (ГРУ), как показано на рис. 6.5, размещаемые непосредственно в здании котельных. Также допускается устройство газорегуляторных пунктов (ГРП).


При расчете и подборе регулятора давления расход газа должен приниматься с коэффициентом запаса 1,15 к расчетному расходу.

Для безопасной работы теплогенерирующей установки на вводе газопровода в здание котельной должно быть установлено запорное отключающее устройство 1 - задвижка (рис. 6.5). Это устройство необходимо для отключения всей сети газопроводов теплогенерирующей установки на случай ремонта или аварии, а также при остановке ее на длительный период.

Перед каждым котлом должно быть установлено автоматическое отключающее устройство 9 (электромагнитный клапан-отсекатель системы автоматики), которое срабатывает и прекращает подачу газа к котлу при нарушении хотя бы одного из контролируемых параметров его работы. Для освобождения газопроводов от воздуха должен быть продувочный газопровод 6. Для контроля качества поступающего на котельную газообразного топлива следует предусматривать линию для отбора проб газа с краном 7. Розжиг горелки может производиться с помощью запальника с краном 8.

Наличие минимального требуемого объема оборудования газового хозяйства теплогенерирующей установки позволяет обеспечить ее безопасную работу.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
