Использование искусственной тяги в котлах

В современных теплогенерирующих установках продукты сгорания, выбрасываемые из дымовой трубы, имеют достаточно низкую температуру, а газовоздушный тракт - значительное аэродинамическое сопротивление. Поэтому такие установки не могут работать на использовании естественной тяги, в них должна быть использована искусственная тяга, создаваемая с помощью дутьевых вентиляторов и дымососов. При этом основное назначение дымовой трубы при искусственной тяге становится другим - отвод продуктов сгорания в атмосферу на такую высоту, чтобы были выполнены санитарно-гигиенические нормы по рассеиванию вредных газовых выбросов из трубы.

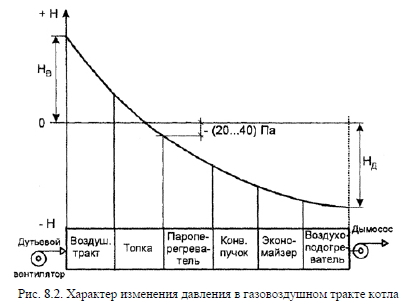

Теплогенерирующие установки малой и средней мощности работают обычно на "уравновешенной" искусственной тяге, когда на выходе продуктов сгорания из топочной камеры в верхней ее части создается небольшое избыточное разрежение: 20...40 Па. При этом в воздушном тракте создается избыточное давление воздуха за счет работы дутьевого вентилятора, а в газовом тракте котла за топочной камерой создается разрежение за счет работы дымососа, как показано на рис. 8.2.


Считается, что это один из наиболее оптимальных вариантов работы газовоздушного тракта котла. Дутьевой вентилятор нагнетает воздух в воздушный тракт и создает при этом напор Нв. Этого напора достаточно, чтобы подать воздух в топочную камеру на горение. Разрежение в верхней части топочной камеры и в конвективных поверхностях котла (пароперегреватель, конвективный пучок, экономайзер, воздухоподогреватель) обеспечивается дымососом, при этом его напор должен быть равен Ид.

Благодаря созданному в газоходах котла разрежению обеспечиваются хорошие санитарно-гигиенические условия работы обслуживающего персонала в котельном цехе, т.к. продукты сгорания не могут попасть в воздух котельного цеха. Вместе с тем, из-за разрежения в газоходах котла воздух из котельного цеха засасывается в газоходы, т.е. имеются присосы воздуха, что приводит к снижению эффективности работы теплогенерирующей установки.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
