Топливное хозяйство при использовании жидкого топлива

Обычно при работе тешюгенерирующей установки на жидком топливе используется мазут, реже нефть, солярка и др. В связи с этим рассмотрим топливное хозяйство теплогенерирующей установки на примере мазутного. Следует отметить, что мазут также часто используется в качестве резервного или аварийного топлива.

Наиболее приемлемым способом доставки жидкого топлива от заводов переработки нефти до места нахождения тепло-генерирующей установки является железнодорожный, реже автомобильный и речной.

Мазутное хозяйство теплогенерирующей установки обычно включает в себя: приемно-сливные устройства, мазутохранилища, насосные станции, мазуто- и паропроводы и др.

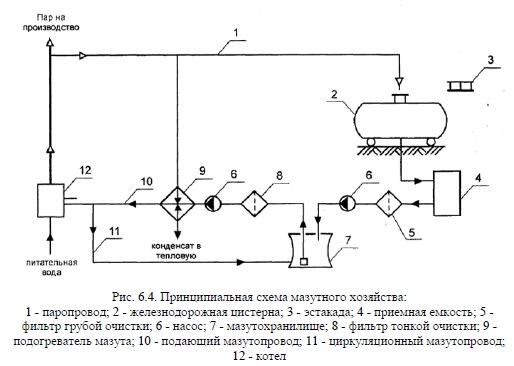

Принципиальная схема мазутного хозяйства показана на рис. 6.4. Из железнодорожной цистерны 2 мазут сливают в приемную емкость 4. Для удобства обслуживания имеется эстакада 3.

В период отрицательных температур мазут может потерять текучесть, и для его разогрева обычно используется пар от котлов теплогенерирующей установки 12, который подается по паропроводу 1 в цистерну. Из приемной емкости 4 мазут насосом 6 перекачивается в мазутохранилище 7, при этом перед насосом устанавливается фильтр грубой очистки 5. Из мазутохранилища 7 через фильтр тонкой очистки 8 насосом мазут подается в пароводяной подогреватель 9, где он нагревается за счет теплоты пара, подаваемого из котла. Подогретый мазут далее направляется по подающему мазутопроводу 10 к форсункам котла 12. Мазута по мазутопроводу 10 должно подаваться больше, чем это требуется для горения, чтобы излишек горячего мазута по циркуляционному мазутопроводу 11 возвращался в мазутохранилище 7. Это позволяет за счет рециркуляционной линии 11 поддерживать мазутопроводы всегда в горячем состоянии, даже в случае прекращения процесса горения в котле, а также иметь подогретый до требуемой температуры мазут в мазутохранилище 7. Иногда параллельно с мазутопроводами прямой и рециркуляционной линий прокладываются паропроводы-спутники, которые предназначены на случай нештатных ситуаций или пуска мазутопроводов в эксплуатацию и после ремонтов. Все мазутопроводы следует прокладывать с уклоном не менее 0,01.

Для разогрева топлива в цистернах и его слива при отрицательных температурах окружающей среды могут быть использованы следующие способы.

1. Разогрев мазута в цистерне открытым паром давлением 0,6...1,0 МПа. Пар подают в цистерну через гибкие шланги, для чего используют эстакаду 3 (рис. 6.4). Время разогрева и слива мазута из цистерны составляет обычно от 6 до 9 часов.


К недостаткам такого способа разогрева мазута следует отнести обводнение мазута (содержание воды в мазуте после разогрева может достигать 8% от массы мазута) и значительный расход пара (требуется до 100 кг пара на 1 тонну разогреваемого мазута).

2. Разогрев мазута в цистерне за счет его циркуляции. При этом способе горячий мазут подают в цистерну и организуют циркуляционный контур по горячему мазуту. Мазут, циркулирующий в этом контуре, подогревают в специальном теплообменнике. Температура подогрева мазута должна быть на 10...20 °С ниже, чем температура его вспышки. Рециркуляцию осуществляют до полного слива мазута из цистерны. К недостаткам такого способа следует отнести достаточно длительное время разогрева и необходимость создания рециркуляционного контура.

3. Слив мазута из цистерны под избыточным давлением. При этом способе на люк колпака цистерны герметично устанавливают съемную крышку с патрубком, через который в верхнюю часть цистерны подается сжатый воздух или пар; тем самым в цистерне создается избыточное давление, и мазут сливается через нижний люк цистерны. Данный способ имеет существенные недостатки, к основным из которых следует отнести: при значительном охлаждении мазута, когда он потерял подвижность, необходимо создание слишком большого избыточного давления в цистерне, что может привести к ее разрушению; для создания избыточного давления в цистерне следует иметь компрессорное оборудование, что значительно удорожает этот способ.

4. Разогрев мазута в цистернах в специальных тепляках-сараях, в которые подается от теплообменников горячий воздух с температурой до 120 °С. Так как разогрев мазута при этом может идти только от поверхности цистерны в глубь за счет теплопроводности мазута, то данный способ отличается большой длительностью (до нескольких десятков часов), значительными расходами теплоты с горячим воздухом и тепловыми потерями, что приводит к его малой эффективности.

Для разогрева мазута в цистерне существуют и многие другие способы, например, с использованием электрических нагревателей, специальных цистерн и др., но они применяются достаточно редко.

При разогреве жидкого топлива в железнодорожных цистернах рекомендуемые температуры разогрева следует принимать: для мазута марки 40 - не менее 30 °С; для мазута марки 100 - не менее 60 °С; для легкого нефтяного топлива - не менее 10 °С.

В последнее время в качестве жидкого топлива в теплогенерирующих установках часто используют нефть, что является чрезвычайно опасным. Нередки случаи взрывов котлов из-за неправильной эксплуатации оборудования и неграмотных действий обслуживающего персонала, что приводит к тяжелым последствиям.

Если мазут используется в качестве основного и резервного топлива, при доставке его железнодорожным транспортом емкость для хранения мазута должна быть объемом не менее 10-суточного запаса, при доставке автомобильным транспортом - не менее 5-суточного запаса.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
