Механизированное шлакоудаление

При механизированном способе шлакозолоудаления все операции по удалению шлака из котла и его транспортировке стараются выполнить с помощью различных механизмов и устройств. Для этих целей обычно применяют:

- для удаления шлака из топочной камеры - решетки с поворотными колосниками или движущиеся решетки;

- для транспортировки шлака и золы от котла в шлаковый сборный бункер - скреперные установки, скиповые подъемники, скребковые транспортеры и др.

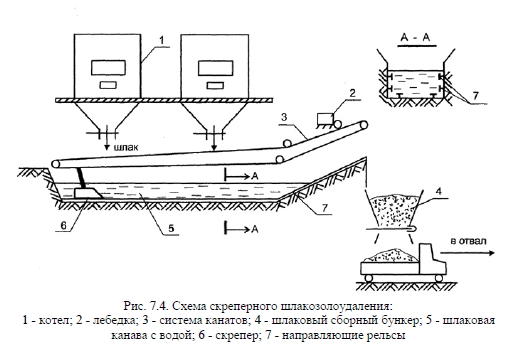

Наибольшее распространение при механическом способе удаления шлака и золы на теплогенерирующих установках небольшой мощности получили скреперные установки, как наиболее удобные и простые. На рис. 7.4 показана схема шлакозолоудаления со скреперной установкой. При таком способе удаляемые из котлов 1 зола и шлак попадают в шлаковую канаву 5, залитую на определенную глубину водой. По этой канаве с помощью системы канатов 3 и лебедки 2 периодически движется скрепер 6, который захватывает шлак с золой и по наклонной поверхности подает их в шлаковый сборный бункер 4. Для удобства движения скрепера по шлаковой канаве на ее дне и боковых стенах проложены рельсы 7. Из шлакового сборного бункера 4 шлак затем перевозится с помощью автотранспорта или в железнодорожных вагонах в золоотвал.

Достоинствами данного способа шлакозолоудаления являются:

- простота конструкции;

- механизация трудоемких процессов и исключение тяжелого ручного труда;

- малый расход электроэнергии и воды (см. табл. 7.3) на 1 т удаляемых шлака и золы;

- удовлетворительные санитарно-гигиенические условия работы обслуживающего персонала.

Вместе с тем, механизированный способ шлакозолоудаления имеет ряд недостатков, среди которых:

- малая надежность стальных канатов, используемых для привода в движение ковша скрепера (и иных устройств). Это происходит из-за механического истирания канатов вследствие высоких абразивных свойств золы и шлака, что приводит к их разрывам;

- частый трудоемкий ремонт и замена системы тросов;

- ограниченная производительность по удаляемым из котлов шлаку и золе.


В настоящее время механизированный способ шлакозолоудаления нашел широкое применение в теплогенерирующих установках малой и средней мощности, работающих на твердом топливе.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
