Минимально необходимая высота дымовой трубы

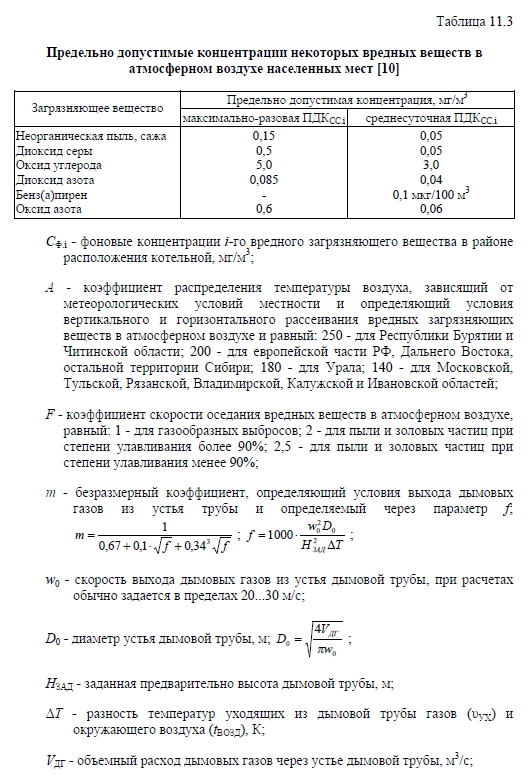

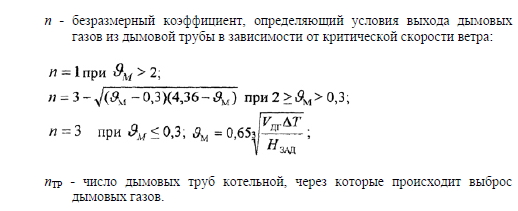

Минимальная высота дымовой трубы для теплогенерирующей установки определяется с учетом работы всех котлов на максимальную производительность, исходя из условия рассеивания вредных загрязняющих веществ на высоте 2 м от земли в атмосферном воздухе (т.е. применяется условие не превышения предельно допустимых концентраций вредных веществ от теплогенерирующей установки в приземном воздухе) по формуле, м




Расчет минимальной высоты дымовой трубы должен производиться по выбросам на золу и твердые частицы, уносимые дымовыми газами, и на совместный выброс оксидов азота и серы. Поэтому методика расчета следующая:

а) находят по формуле (11.1) суммарное количество твердых частиц МТВ, выбрасываемых из дымовой трубы, и подставляют в формулу (11.8) вместо M-;

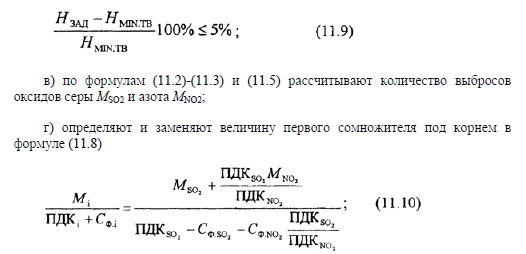

б) задаются минимальной высотой дымовой трубы НЗАД и по формуле (11.8) определяют минимальную высоту дымовой трубы HMIN.TB. Если расхождение НЗАД и HMINTB составило более 5%, то величину НЗАД перезадают и добиваются выполнения соотношения


д) задают высоту дымовой трубы НЗАД и рассчитывают по формуле (11.8) ее необходимую минимальную высоту по газовым выбросам НМШГВ;

е) если расхождение между НМШГВ и РЗАД составит более 5%, то расчеты уточняют в соответствии с рекомендациями (пункт б);

ж) за требуемую минимальную высоту дымовой трубы принимают большую из двух найденных: HMIN.TB и НММ.ГВ.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
