Общие сведения о шлакозолоудалении

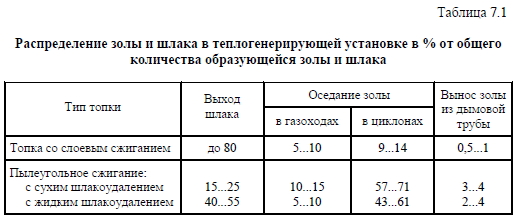

При сжигании в топочном устройстве теплогенерирующей установки твердого топлива (уголь, дрова, сланец и т.п.) содержащаяся в нем зола остается, в основном, на топочной решетке в виде шлака и затем удаляется и частично в виде летучей золы уносится продуктами сгорания. Соотношения количества золы и шлака, оседающих в газоходах и удаляемых из котла, зависят от способа сжигания топлива и конструкции топочного устройства. Примерные значения этих величин приведены в табл. 7.1.


Шлак, удаляемый из топки при слоевом сжигании угля, представляет собой крупные куски сплавленной стекловидной или хрупкой губчатой массы. Летучая зола представляет собой обычно сыпучую подвижную смесь твердых мелких частиц золы и несгоревшего топлива.

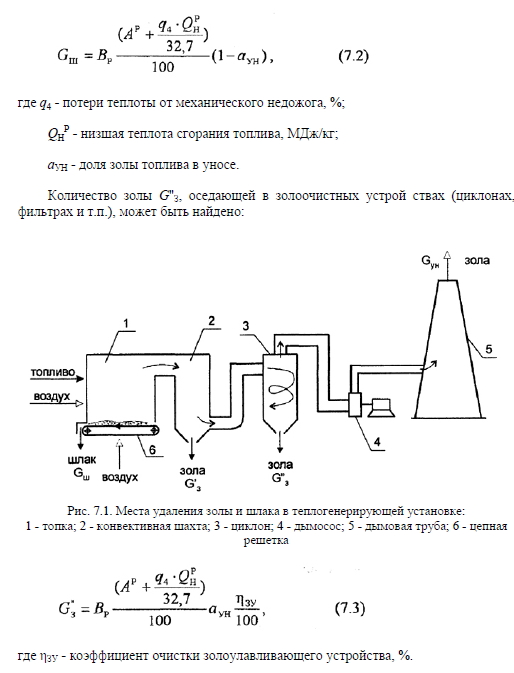

При движении продуктов сгорания по газоходам летучая зола оседает в местах, где резко меняется скорость или направление потока дымовых газов, а также в газоочистных устройствах (циклонах, фильтрах и др.) и затем выбрасывается в дымовую трубу. Места удаления шлака и золы в теплогенерирующей установке условно показаны на рис. 7.1.

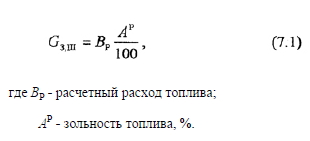

Количество золы и шлака Оз,Ш, которые образуются при сгорании твердого топлива в топочном устройстве котла, может быть определено по формуле



При расчетах коэффициент очистки золоулавливающих устройств можно принимать по табл. 7.2.


Удаление золы и шлака из котлов и с территории теплогенерирующей установки - одна из наиболее трудоемких и "грязных" операций, поэтому к системам шлакозолоудаления при их проектировании и эксплуатации предъявляются определенные требования, которые должны обеспечить:

- нормативные санитарно-гигиенические условия в теплогенерирующей установке и безопасность работы обслуживающего персонала;

- минимальные эксплуатационные затраты на удаление и транспортировку золы и шлака;

- возможность дальнейшего использования золы и шлака в строительных или хозяйственных целях;

- минимальное загрязнение окружающей среды и воздействие на нее.

Сам процесс шлакозолоудаления условно можно разбить на два этапа:

- удаление шлака и золы из котла;

- уборка и транспортировка шлака и золы с территории теплогенерирующей установки.

Существуют различные способы шлакозолоудаления, которые будут описаны ниже.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
