Питательные трубопроводы и паропроводы

Трубопроводы в теплогенерирующих установках подразделяют на два типа:

- главные (питательные, всасывающие, нагнетательные, паропроводы насыщенного и перегретого пара);

- вспомогательные (дренажные, для отбора проб, продувочные, спускные и др.).

Схема и устройство питательных трубопроводов должны обеспечивать полную надежность питания котлов водой в обычном и аварийном режимах. Для теплогенерирующих установок первой категории и в ряде других случаев, предусмотренных "Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов", питательные трубопроводы должны быть двойными, один из трубопроводов должен быть при этом резервным. В остальных случаях допускается прокладка одного питательного трубопровода, как показано на рис. 5.2.

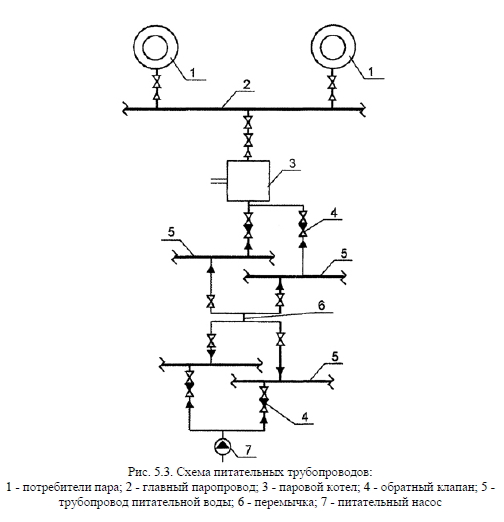

Двойная прокладка трубопроводов связана с большими затратами металла на трубы и большим числом задвижек, что приводит к значительному увеличению стоимости теплогенерирующей установки. На рис. 5.3 приведена схема с двойными магистралями трубопроводов питательной воды и одиночной сборной магистралью для паропровода.

Для регулирования потоков питательной воды на трубопроводах устанавливается запорная и регулирующая арматура. На питательном трубопроводе, который подходит к котлу, имеющему абсолютное давление пара в барабане до 0,17 МПа, должны быть предусмотрены запорное устройство и обратный клапан, как показано на рис. 5.2 и 5.3.

Диаметры трубопроводов рассчитываются из условия допустимых в них скоростей воды, которые, в свою очередь, зависят от типа трубопровода:

- в нагнетательных питательных трубопроводах - 2,5...3,0 м/с;

- во всасывающих питательных - 0,6...1,0 м/с;

- во всех остальных - 2,0...2,5 м/с.

Диаметры паропроводов рассчитываются исходя из условия допустимых скоростей пара:

- для перегретого пара при диаметре труб до 200 мм принимаются скорости не свыше 40 м/с, при диаметре труб свыше 200 мм скорость пара может быть до 70 м/с;

- для насыщенного пара при диаметре труб до 200 мм принимаются скорости не свыше 30 м/с, при диаметре труб свыше 200 мм скорость пара может быть до 60 м/с.

Так как длина протяженных трубопроводов при изменении в них температуры теплоносителя изменяется, то трубопроводы должны иметь компенсаторы. При эксплуатации паропровода в нижних его точках может скапливаться конденсат. Для его удаления необходимо применять дренажные трубопроводы.


Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
