Питательные установки

Для подачи воды в котел (обычно вода подается в экономайзер) используется питательная установка, называемая часто питательным насосом. Эта установка должна обладать повышенной надежностью в эксплуатации. Даже кратковременное прекращение подачи воды в котел может привести к перегреву и пережогу труб или серьезным авариям, т.к. там, где должна циркулировать вода и отводить теплоту от дымовых газов, воды может не оказаться.

В качестве основного устройства питания водой теплогенерирующих установок малой и средней мощности используют центробежные насосы с электроприводом. В производственных и производственно-отопительных котельных, где вырабатывается пар, могут применяться поршневые насосы с паровым приводом, а в небольших отопительных котельных иногда для питания котла водой используют инжекторные насосы.

Центробежные насосы с электроприводом в теплогенерирующих установках получили широкое преимущественное применение из-за высокой экономичности и надежности, удобства регулировки производительности и простоты обслуживания. Вместе с тем, в качестве недостатков таких питательных устройств выступают: необходимость держать насос под заливом при запуске; резкое снижение производительности насоса при механическом износе рабочего колеса; низкий КПД насосной установки при ее малой производительности по отношению к номинальной.

Поршневые насосы с паровым приводом нашли применение в качестве питательных установок только в теплогенерирующих установках с паровыми котлами, т.к. для их привода требуется пар. Очень часто паровые поршневые питательные насосы используются в качестве резервных. Паровые питательные насосы имеют ряд достоинств: независимость привода от наличия в

теплогенерирующей установке электрической энергии; использование пара после насоса в цикле теплогенерирующей установки. Вместе с тем, есть ряд существенных недостатков: низкая экономичность; большой расход пара на перекачку воды; неравномерность подачи воды во времени; значительная чувствительность насоса к механическим примесям в воде и др.

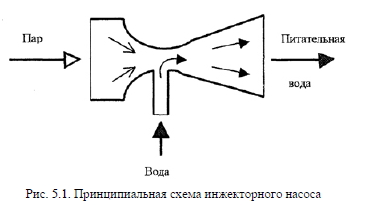

Питание водой небольших отопительных котлов может осуществляться с помощью инжекторного (пароструйного) насоса, схематическое изображение которого показано на рис. 5.1.

Пар, проходящий через сопло (инжектор), вызывает в минимальном сечении, где скорость потока пара максимальна, разрежение, что приводит к подсосу воды в поток пара. В результате этого на выходе из инжектора давление воды оказывается выше, чем оно было до инжектора. Сам пар конденсируется, переходит в воду и отдает ей свою тепловую энергию, т.е. в инжекторном насосе параллельно с повышением давления воды идет и ее подогрев за счет теплоты пара.


Для надежной работы инжекторов температура питательной воды на входе в насос должна быть не выше 40 °С и высота подачи не более 2 м. Расход пара в инжекторном насосе обычно составляет 1...9% от количества перекачиваемой воды. Основные достоинства инжекторных насосов: простота устройства и обслуживания; компактность; отсутствие движущихся частей. Недостатками являются: значительный расход пара на перекачку воды; отсутствие возможности регулировать производительность насоса при создаваемом им постоянном напоре воды.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
