Принципиальная тепловая схема отопительной теплогенерирующей установки с водогрейными котлами

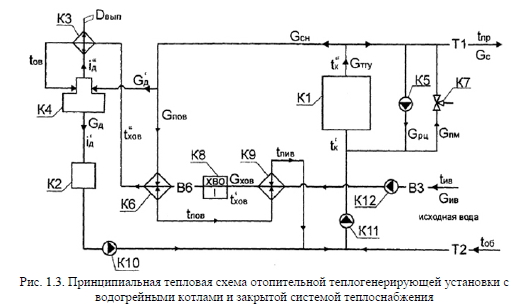

Отопительная ТГУ проектируется на базе тепловых нагрузок на отопление, вентиляцию и горячее водоснабжение, и используются при этом водогрейные котлы. Принципиальная схема отопительной ТГУ для закрытой системы теплоснабжения приведена на рис. 1.3. Так как многие элементы установки по своему назначению совпадают с аналогичными элементами ТГУ, изображенной на рис. 1.1, то ниже опущено их пояснение.

Обратная вода сетевым насосом К11 подается в водогрейный котел К1. Нагретая в котле вода направляется в подающий трубопровод Т1 и на собственные нужды ТГУ. Температура воды на входе в котел должна соответствовать требованиям заводов-изготовителей водогрейных котлов.

Температура воды должна быть выше значения, при котором может возникнуть низкотемпературная коррозия труб котла в связи с омыванием их продуктами сгорания топлива, содержащими раствор серной кислоты.

Такой раствор серной кислоты образуется при конденсации из дымовых газов водяных паров и соединении их с газом 8О3. Для повышения температуры обратной воды используется рециркуляционный насос К5.

Температура воды в подающем трубопроводе Т1 тепловой сети должна меняться в соответствии с отопительным температурным графиком, что обеспечивается путем пропуска воды помимо котла К1 через перемычку с регулятором температуры К7.


Потери воды в ТГУ и тепловых сетях, а также расход воды на горячее водоснабжение (в открытых системах теплоснабжения) компенсируются подачей исходной воды из водопровода. Насосом исходной воды К12 вода подается в подогреватель исходной воды К9, где она подогревается до 20-25 °С, и затем направляется в установку химической очистки воды К8, где обычно применяется одноступенчатое умягчение воды. Умягченная вода через подогреватель химически очищенной воды К6 и охладитель выпара КЗ подается в вакуумный деаэратор К4 (давление в деаэраторе около 0,03 МПа). Деаэрированная вода собирается в питательном баке К2, из которого она подпиточным насосом К10 направляется для подпитки тепловых сетей. Для нагрева воды в деаэраторе используется горячая вода из котла К1.

Для открытой системы теплоснабжения в схему водогрейной установки, изображенной на рис. 1.3, включаются дополнительно следующие элементы: баки- аккумуляторы для создания запаса воды для горячего водоснабжения в часы максимального расходования воды потребителем, перекачивающие насосы и насосы для подачи горячей воды потребителю и др.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
