Щит управления - устройство, на котором располагаются приборы контроля, регулирования и управления работой тепло-генерирующей установки. Управлять работой котлов с такого щита можно дистанционно.

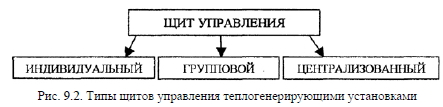

Щиты управления принято подразделять на три типа, как показано на рис. 9.2.


Индивидуальным называют щит управления, предназначенный для расположения приборов контроля, регулирования и управления, относящихся к одному котлу.

При использовании индивидуальных щитов управления их принято устанавливать вблизи фронта котла для удобства сочетания дистанционного управления с визуальным наблюдением за показаниями приборов и работой котла. Индивидуальное расположение щитов позволяет также использовать простые кнопочные системы управления остановом и пуском отдельных устройств котла и оборудования с помощью электрических исполнительных механизмов. Все операции по обслуживанию котельного агрегата обычно осуществляет дежурный персонал, состоящий из двух человек. Один, оператор, находящийся у теплового щита, наблюдает за работой котла и показаниями приборов на тепловом щите, второй, обходчик, ведет наблюдение за работой основного и вспомогательного оборудования котла по месту их установки. Такая организация работы является достаточно надежной, но неэкономичной.

Групповой щит управления предназначен для обслуживания оператором с одного рабочего места нескольких котлов.

Групповой щит обычно применяют в теплогенерирующих установках малой и средней мощности, т.к. он позволяет уменьшить численность обслуживающего персонала и производить обслуживание котлов и оборудования с одного места.

Для обслуживания всех котлов и оборудования теплогенерирующей установки (обычно это делается на установках большой мощности - тепловых станциях, районных котельных и т.п.) используются централизованные щиты управления. Они удобны для оперативного управления работой основного и вспомогательного оборудования котлов большой мощности, которые имеют большие габариты и значительно отдалены друг от друга. Централизованная система управления является наиболее прогрессивной, т.к. делает возможным обслуживание всей теплогенерирующей установки с одного центрального щита. Однако при такой системе обычно сохраняются и функции местного управления отдельными технологическими операциями, например, топливоподачей, шлакозолоудалением и т.п. Централизованная система управления требует значительных материальных затрат на прокладку большого числа и протяженности кабелей и установку дополнительных приборов и устройств.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
