Здания котельных. Компоновка оборудования

При проектировании котельных следует обеспечить единое архитектурное и композиционное решение всех зданий и сооружений, простоту фасадов, а также предусмотреть применение экономичных конструкций. Проектирование встроенных, пристроенных и крышных котельных должно вестись в соответствии с требованиями строительных норм и правил тех зданий и сооружений, для теплоснабжения которых они предназначены.

Объемно-планировочные и конструктивные решения зданий и сооружений котельных должны допускать возможность их расширения, для чего должна быть оставлена свободной одна из торцевых стен здания котельной, когда там используются только паровые или только водогрейные котлы, и две свободных торцевых стены, когда там используются водогрейные и паровые котлы. В последнем случае расширение в одну сторону идет при использовании паровых котлов и в другую сторону - при использовании водогрейных котлов. Конструкция торцевых стен должна предусматривать возможность такого расширения.

Встроенные котельные от смежных помещений, а пристроенные котельные от основного здания, следует отделять противопожарными стенами 2 типа.

Внутренние поверхности стен встроенных и крышных котельных должны быть окрашены влагостойкими красками.

В индивидуальных котельных, работающих на жидком и газообразном топливе, следует предусматривать легкосбрасываемые ограждающие конструкции. Расчет площади такой конструкции ведется из условия 0,03 м2 на 1 м3 объема помещения, в которых находятся котлы.

Все двери котельной должны открываться только наружу.

При проектировании отопления и вентиляции в зданиях котельных следует предусматривать:

- по возможности естественную вентиляцию; если это невозможно, то вентиляцию с механическим побуждением. Механическую вентиляцию желательно не использовать во избежание разрежения в котельном цехе;

- 3-кратный воздухообмен котельного цеха при работе на газообразном топливе, без учета воздуха, требующегося на горение. Конструкция вытяжных вентиляторов для таких цехов должна исключать возможность искрообразования;

- при необходимости - очистку загрязненного воздуха перед выбросом его в атмосферу;

- расчетную температуру воздуха в холодный период года в помещении котельной не ниже 12 °С и не выше чем на 5 °С по отношению к наружной температуре воздуха в летний период.

Компоновка (расположение) оборудования котельной должна обеспечивать оптимальную механизацию и автоматизацию технологических процессов, удобство и безопасность работы эксплуатационного и ремонтного персонала, минимальную протяженность трубопроводов, газовоздуховодов, минимальные затраты на сооружение котельной и т.п. Все решения при компоновке оборудования должны отвечать требованиям санитарных норм, правил техники безопасности, противопожарных норм и других руководящих документов.

Наиболее экономичной и рациональной компоновкой паровых и водогрейных котлов считается параллельное их расположение, а также параллельное расположение вспомогательного оборудования.

Вне зданий котельных, на открытых площадках, допускается размещать тягодутьевые машины, золоуловители, деаэраторы, осветлители, баки различного назначения, подогреватели мазута. При этом следует предусматривать мероприятия по защите трубопроводов и арматуры от замерзания в период отрицательных температур наружного воздуха, а также мероприятия по охране окружающей среды от загрязнения и защите от шума.

При проектировании котельных для Северной строительно-климатической зоны вне здания котельной допускается размещать золоуловители, баки- аккумуляторы системы централизованного горячего водоснабжения и осветлители, а системы шлакозолоудаления следует предусматривать с сухим механическим или пневматическим удалением шлака и золы. Сами котельные, сооружаемые в Северной зоне, относят к первой категории, независимо от категории потребителей теплоты по надежности теплоснабжения.

Открытая установка тягодутьевых машин в районах с расчетной температурой наружного воздуха ниже минус 30 °С возможна, если это допускается инструкцией завода-изготовителя.

Для встроенных котельных должно предусматриваться технологическое оборудование, технические характеристики которого позволяют устанавливать его без фундаментов.

При размещении котлов и вспомогательного оборудования в котельных, устройстве площадок и лестниц для обслуживания следует руководствоваться "Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов" [8], утвержденными Госгортехнадзором РФ, и другими руководящими документами.

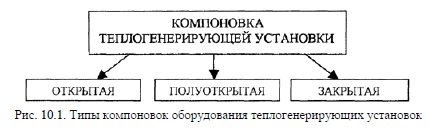

Компоновка оборудования выбирается при проектировании в соответствии с климатическими условиями и районом расположения котельной, также зависит от вида топлива, типа и мощности котлов, способов очистки газов и других факторов и может быть подразделена на типы, показанные на рис. 10.1.

Открытая компоновка оборудования, когда котлы и оборудование располагаются вне здания котельной, применяется при благоприятных климатических условиях. В условиях России она практически не используется.


Полуоткрытая компоновка предполагает, что часть оборудования находится вне здания котельной или же нижняя часть котлов находится в помещении, а верхняя часть - вне здания. Такой тип достаточно широко используется в южных районах России и ее средней полосе.

Закрытую компоновку оборудования теплогенерирующих установок, когда котлы и оборудование находятся в помещении котельной, рекомендуется применять в районах с жесткими климатическими условиями.

Карауш С. А./ Теплогенерирующие установки систем теплоснабжения: Учебное пособие для студентов вузов, обучающихся по направлению «Строительство». - Томск: Томский государственный архитектурно-строительный университет, 2003.
