ДЫМОВЫЕ ТРУБЫ

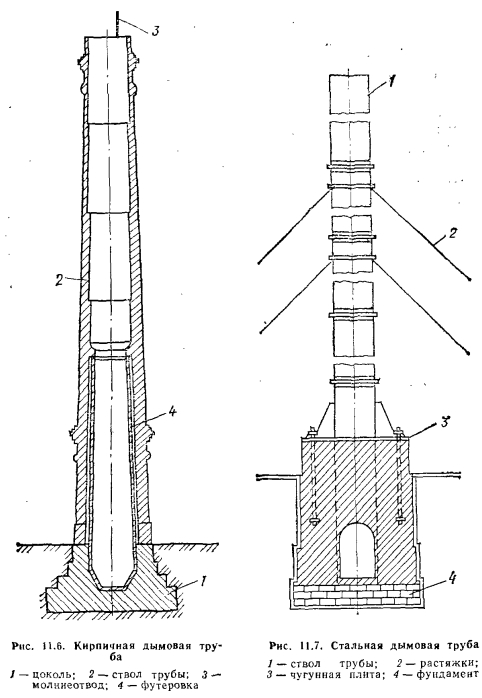

Дымовые трубы работают в сложных условиях: при перепадах температуры, давления, влажности, агрессивном воздействии дымовых газов, ветровых нагрузках и нагрузках от собственной массы. Дымовые трубы выполняют кирпичными, железобетонными и металлическими. На рис. 11.6 показана кирпичная дымовая труба. Основными элементами дымовой трубы являются: фундамент трубы 1 (цоколь) и ствол 2. Кладка последнего состоит из отдельных звеньев высотой 5—7 м различной толщины. уменьшающейся постепенно кверху. Минимальная толщина стенок верхнего звена трубы 180—250 мм. Для придания устойчивости снаружи труба имеет форму усеченного конуса (с конусностью 0,02—0,03). Для предохранения кирпичной кладки трубы от действия горячих газов нижнюю часть трубы обкладывают футеровкой 4 из огнеупорного кирпича, оставляя небольшой зазор между основной кладкой и футеровкой для свободного расширения последней. В цоколе предусматривают, как правило, не более двух вводов для боровов (дымоходов). При введении в дымовую трубу нескольких боровов внутри выкладывают направляющие перегородки (рассечки).. В боровах и у основания дымовой трубы предусмотрены отверстия — лазы для удаления золы. Кирпичные трубы сооружают высотой 30—70 м, диаметром не менее 600 мм.
Железобетонные трубы, футерованные по всей высоте, выполненные от 80 до 200 м и применяют обычно для котельных агрегатов большой мощности. Кирпичные и железобетонные трубы большой высоты имеют высокую стоимость при их сооружении, поэтому одну трубу ставят для нескольких котельных агрегатов. Металлические дымовые трубы (рис. 11.7) изготовляют из стальных листов толщиной от 3 до 15 мм. Труба состоит нз отдельных звеньев, соединенных между собой сварными швами. Ствол трубы 1 установлен на чугунной плите 3. Устойчивость трубы достигается с помощью растяжек 2 из круглой стали диаметром 5—7 мм, прикрепленных к кольцам. Растяжки укрепляют на высоте 2/з трубы. Стальные трубы сооружают высотой не более 30—40 м. Согласно санитарно-техническим нормам, сооружение дымовой трубы высотой 30 м допускается при суточном расходе многозольного топлива до 5 т/ч. Срок службы стальных труб до 10 лет, и он значительно сокращается при сжигании высокосернистых топлив. Быстрый износ труб до 3—4 лет происходит вследствие коррозии, и в этом случае их не следует применять.
При расчете естественной тяги определяют высоту и диаметр дымовой трубы. Если высота трубы задана, то рассчитывают диаметр трубы и величину суммарных сопротивлений газового тракта от топки до трубы, которые могут быть преодолены за счет естественной тяги. Диаметр трубы при естественной тяге определяют исходя из суммарного количества газов, покидающих котельные агрегаты, подключенные к трубе, и скорости газов на выходе из нее. Последнюю выбирают равной не менее 4 м/с во избежание задувания трубы (обычно эта скорость wr лежит в пределах 6—10 м/с).
