Круглые горелки

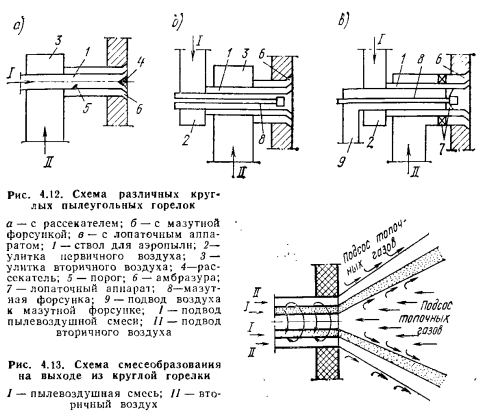

На агрегатах большой производительности устанавливают мощные одно- и двухулиточные, лопаточные и улиточно-лопаточные пылеугольные круглые горелки. При любой конструкции круглой горелки потоки пылевоздушной смеси и вторичного воздуха закручиваются в одном направлении. В горелке ОРГРЭС (см. рис. 4.12, а) вторичный воздух, получивший вращение в улиточном устройстве, встречаясь с пылевоздушной смесью, увлекает ее. В горелках ТКЗ, ЗИО и ЦКТИ (см. рис. 4.12, б, в) оба потока закручиваются вследствие улиточного или лопаточного подвода. Потоки образуют в топке два концентрически расходящихся усеченных конуса, как бы опирающихся малыми основаниями на кольцевые выходы из горелки (рис. 4.13). Внутри образуется конус пылевоздушной смеси, снаружи к нему примыкает конусообразный поток вторичного воздуха. По мере движения в топке оба потока проникают один в другой, перемешиваются, увлекая за собой топочные газы. Чем больше горячих топочных газов вовлекается в этот процесс, тем быстрее воспламеняется и сгорает топливо. Для увеличения угла раскрытия факела мощные горелки имеют коническую выходную насадку. С этой же целью выходящую часть амбразуры часто также выполняют конической, расширяющейся к устью. При этом достигается лучшее сочетание форм развития факела и амбразуры, увеличивается поверхность контакта факела, ускоряется воспламенение топлива.


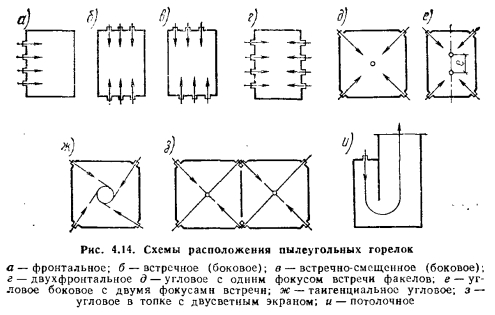

На полноту сгорания топлива сильное влияние оказывают скорости вдувания в топку первичной смеси и вторичного воздуха. При малой скорости первичной смеси возможны выпадение из потока крупных частиц топлива и обгорание выходных патрубков горелки. Слишком большая скорость первичной смеси ухудшает условия воспламенения и увеличивает длину факела. Скорость вторичного воздуха так же, как и первичного, выбирается в зависимости от выхода летучих wx = 12— -25 м/с, ш2 = 18-н-30 м/с. Круглые горелки универсальны и применимы для любого твердого топлива, но наибольшее распространение они получили для топлива с малым выходом летучих. Единичная мощность круглых горелок достигает 14 т/ч (по углю АШ).


Теплогенерирующие установки: Учеб. для вузов. Г. Н. Делягин, В. И. Лебедев, Б. А. Пермяков. М.: Стройиздат, 1986.
