Механические сухие золоуловители

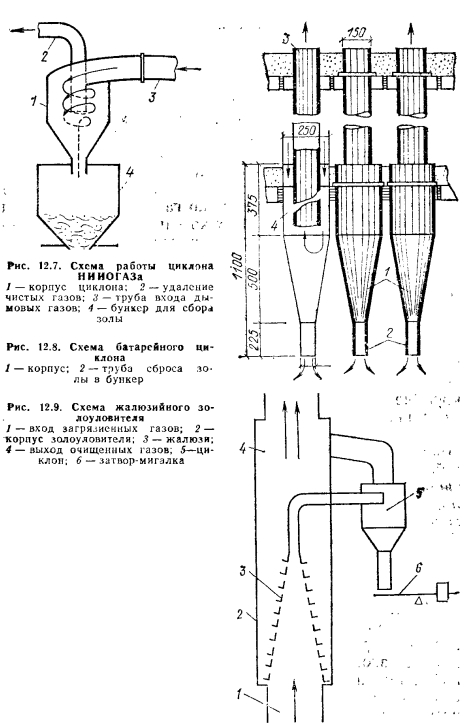

Механические сухие золоуловители разделяют на два типа: центробежные (или циклонные) и инерционые (или жалюзийные). Принцип действия циклонного золоуловителя НИИОГАЗа (рис. 12.7) заключается в следующем: к цилиндрическому корпусу 1 продукты сгорания подводятся по касательно расположенной трубе 3 со скоростью порядка 20 м/с. Частицы золы, двигаясь по инерции прямолинейно, прижимаются к корпусу циклона, теряют скорость и по конической части под действием силы тяжести постепенно опускаются в бункер, откуда золу периодически удаляют. Блок циклонов представляет собой небольшую группу параллельно включенных циклонов с диаметром от 400 до 800 мм каждый. Перед циклоном устанавливают шибер, позволяющий выключать циклон из работы. Батарейный циклон (рис. 12.8) имеет большое количество (56 шт.) циклонных элементов относительно небольшого диаметра (250 мм), скомпонованных внутри общего кожуха, имеющих общий бункер для улавливания золы, распределительную и выхлопную камеры. Коэффициент сопротивления для блоков циклонов 105-1-115, а для батарейных циклонов 85.
Циклоны выпускают восьми типоразмеров для котлов паропроизводительностью от 6,5 до 20 т/ч со степенью улавливания золы до 85—90 %. Достоинствами циклонов являются невысокая их стоимость и простота конструкции, а недостатками — относительно высокое гидравлическое сопротивление по газу (до 10 000 Па) и большие габариты. В крупных котельных установках используют блоки циклонов, сгруппированные из отдельных 4, 6 или 8 циклонов, и батарейные циклоны. Принцип действия батарейных циклонов (мультициклонов) тот же.
Жалюзийный золоуловитель (рис. 12.9) состоит из корпуса 2, двух жалюзийных решеток 3, газоходов очищенного газа 4 и неочищенного газа 1. Газ проходит между лопастями решеток, увлекая с собой незначительное количество более мелких частиц золы, а более крупные частицы собираются в циклон 5, где отделяются от продуктов сгорания и периодически выбрасываются в сборный бункер через затвор-мигалку 6. Достоинствами жалюзийных золоуловителей являются малые габариты, небольшое сопротивление и возможность установки их в вертикальных и горизонтальных газоходах, а недостатками — быстрое истирание (износ) золой и необходимость частой (через 6—10 мес.) замены решеток. Достигаемая степень очистки 70—80 %.
