Механическиеслоевые топки с цепными решетками

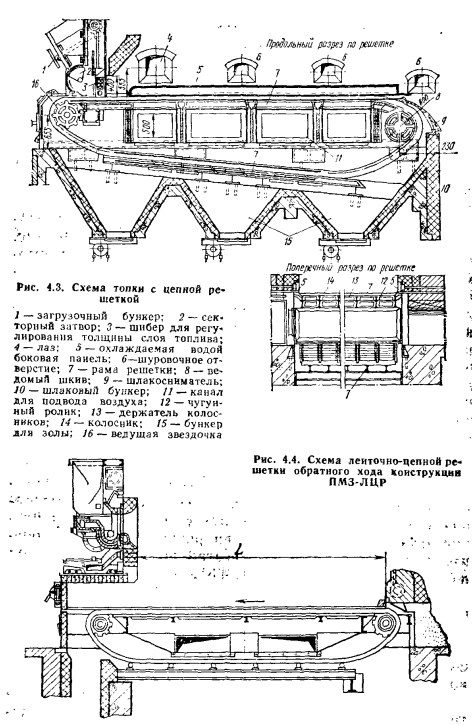

Характерной особенностью механических топок с цепными решетками являются непрерывное перемещение топлива вместе с колосниковой решеткой, представляющей собой транспортер, выполненный в виде бесконечного полотна. Принципиальная схема механической топки с цепной решеткой показана на рис. 4.3. Чешуйчатая цепная решетка ЧЦР выполнена из наклонно расположенных беспровальных колосников и имеет длину 5600—8000 мм, ширину 2330—4550 мм. По длине решетки процесс горения достаточно четко разделяется на следующие этапы: подготовка топлива (подсушка, выделение летучих); горение кокса и летучих; выжиг и удаление шлака. Учитывая, что для различных этапов горения требуется разное количество воздуха, принимают позонное дутье (см. рис. 4.3).

Слой топлива на решетке условно можно разделить на следующие характерные зоны: 1 — свежего топлива; 2 — выхода и горения летущих; 3 — горения кокса; 4 — восстановительных реакций; 5 — выжига шлака. Для различных зон горения топлива потребность в воздухе по длине колосниковой решетки неодинакова. Наименьшее количество воздуха требуется в начале и в конце решетки (т. е. там, где происходят воспламенение топлива и выжиг шлака). В средней части решетки, где происходит активное горение топлива, расход воздуха должен быть максимальным. Этим определяется целесообразность применения в цепных решетках погонного дах, подводящих воздух в каждую камеру-зону, установлены шиберы для изменения расхода воздуха в зоны. Применение позонного подвода воздуха улучшает горение топлива, а также снижает потери теплоты с уходящими газами в связи с понижением общего избытка воздуха в топке.


Особенностью тепловой работы топки с цепной решеткой являются одностороннее верхнее зажигание и отсутствие перемешивания топлива на полотне решетки. Эти обстоятельства ограничивают диапазон топлив, сжигаемых на цепных решетках. Слоевые топки с цепными решетками прямого хода применяются для сжигания сортированных антрацитов (АС и AM), несортированных каменных углей с умеренной спекаемостью, кускового торфа, а также бурых углей с небольшой влажностью и зольностью. Для сжигания рядовых каменных и бурых углей и сланца с содержанием мелочи размером 0—6 мм до 40 % применяются факельно-слоевые механические топки. Характерной особенностью таких топок является комбинированное сжигание топлива. Крупные куски сгорают в слое, а мелкие — во взвешенном состоянии в объеме топки. В таких топках топливо подается пневмомеханическими или пневматическими забрасывателями. На рис. 4.4 показана топка ПМЗ—ЛЦР с цепной решеткой обратного хода, у которого полотно со слоем топлива перемещается от задней стенки топочной камеры к фронтальной части агрегата. Топливо подается на решетку с помощью пневмомеханических забрасывателей. Более крупные фракции топлива, падая на дальнюю часть цепной решетки, пролетают более длинный путь. Мелкие частицы топлива ложатся на горячий слой топлива ближе к фронтальной части котельного агрегата. v .
