Мокрые золоуловители

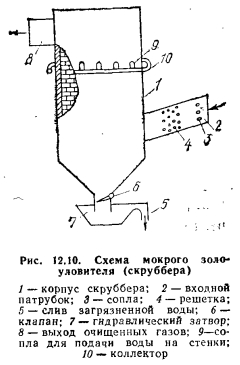

К мокрым золоуловителям относятся центробежные скрубберы (рис. 12.10), представляющие собой вертикальные цилиндрические аппараты высотой до 12 м и более и диаметром до 5,6 м, футерованные внутри метлахскими или кислотоупорными плитками. Продукты сгорания подаются во входной короб 2, присоединенный по касательной к цилиндрическому скрубберу. Перед входом в скруббер расположена решетка 4 из металлических с резиновым покрытием (деревянных, керамических или капроновых) прутков, орошаемая водой через сопла 3. При прохождении газов через увлажняемую решетку происходит первичное улавливание золы пленкой воды. В нижней части скруббера капли воды вместе с золой под действием центробежной силы отжимаются к внутренней поверхности скруббера, омываемой тонкой пленкой воды через сопла 9. Далее по трубе через гидравлический затвор 7 смесь воды с золой уносится в канал гидрозолоудаления.
Основным достоинством центробежных скрубберов является высокая степень очистки уходящих газов (до 97%), а недостатками — высокое сопротивление (до 0,08 МПа), износ прутков, засорение оросительных сопл и др.

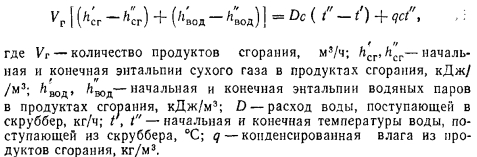

Одновременно с улавливанием частиц золы в скруббере происходит охлаждение продуктов сгорания. Ур скруббера
Максимальная скорость газов в скруббере во избежание срыва водяной пленки и образования брызг не должна превышать 6 м/с, а скорость газов во входном патрубке—23 м/с. Расход воды на очистку продуктов сгорания 0,15—0,2 л/м3, что составит для котла ДЕ-20- 13 примерно около 4,6 т/ч.
