ОСНОВНЫЕ НАПРАВЛЕНИЯ РАЗВИТИЯ КОТЛОВ НА ОРГАНИЧЕСКОМ ТОПЛИВЕ

Паровым пли водогрейным котлом называется устройство, в котором для получения пара или нагрева воды под давлением выше атмосферного, потребляемых вне этого устройства, используется теплота, выделяющаяся при сгорании органического топлива.

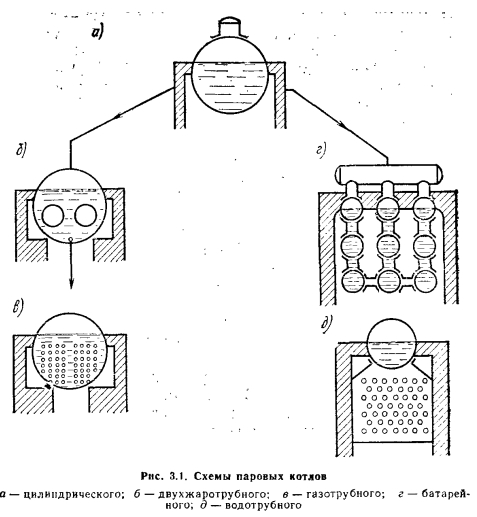

Первые цилиндрические котлы (рис. 3.1) имели большие недостатки: небольшой паросъем, неразвитую поверхность нагрева, большие водяной объем и занимаемую площадь в помещении котельной. Стремление увеличить поверхность нагрева котла при тех же размерах, повысить давление и паросьем, уменьшить размеры котла и его массу потребовало создания улучшенных конструкций котлов. Совершенствование шло по двум направлениям: по пути развития внутренней поверхности нагрева, что привело к появлению жаротрубных (см. рис. 3.1, б) и газотрубных котлов (см. рис. 3.1, в), и увеличения внешних поверхностей нагрева—водотрубные котлы (см. рис. 3.1, д). Последние оказались более перспективными, экономичными и позволяли создавать котлы большой тепловой производительности.


В газотрубных котлах продукты сгорания проходят внутри труб, а вода омывает их снаружи: в водотрубных котлах, наоборот, вода проходит внутри труб, а продукты сгорания обогревают нх внешнюю поверхность. По конструкции н характеру расположения трубных пучков и их объединению в общую систему водотрубные котлы принято разделять на горизонтально-водотрубные и вертикально-водотрубные. В соответствии с потребностями народного хозяйства котлостроительиая промышленность СССР выпускает паровые н водогрейные котлы, различные по назначению, применяемому материалу, типу, паро- или теплопронзводнтельности, параметрам производимого пара нли степени нагрева воды. По назначению котлы различают: на энергетические, предназначенные для

электростанций; производственные—для снабжения промышленных предприятий паром; отопительные — для систем теплоснабжения. Паровые котлы по рабочему давлению делят на четыре группы: низкого (0,9—1,4 МПа), среднего (2,4—4,0 МПа), высокого (9,0—14,0 МПа) и сверхвысокого и закритического давления; по паропроизводительности: малой (до 25 т/ч), средней (35—220 т/ч) и большой паропроизводительности. Водогрейные котлы по уровню нагрева воды, подаваемой в систему теплоснабжения, делят на четыре группы: 95, 115, 150 и свыше 150°С; по тепловой производительности — малой (до 2 МДж/c), средней (от 4,0 до 30,0 МДж/c) и высокой (от 50 до 210 МДж/c) теплопроизводительности.

Применение водогрейных котлов средней и большой производительности на ТЭЦ и в районных отопительных котельных значительно облегчило задачу снабжения теплотой интенсивно растущих новых жилых застроек и промышленных предприятий. Непосредственный подогрев сетевой воды в водогрейных котлах упрощает схему котельной, удешевляет стоимость и эксплуатацию ее; к тому же водогрейные котлы обладают высокой степенью безопасности по сравнению с паровыми.

Теплогенерирующие установки: Учеб. для вузов. Г. Н. Делягин, В. И. Лебедев, Б. А. Пермяков. М.: Стройиздат, 1986.
