ПАРОПРОМЫВОЧНЫЕ УСТРОЙСТВА

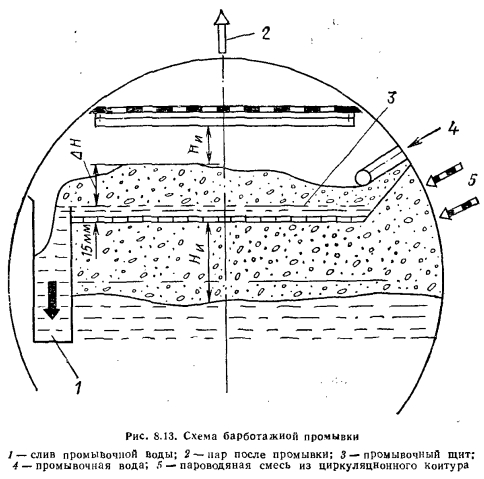

Механической сепарацией пар можно очистить только от довольно крупной взвеси. От веществ, находящихся в виде молекулярных и коллоидных растворов, пар очищают, промывая его чистой водой. Для промывки необходимо обеспечить тесный контакт пара с промывочной водой. Такой контакт получают, разбрызгивая промывочную воду в потоке пара, пропуская пар мимо смоченных водой поверхностей, через набивки или через слой воды. Практически наиболее целесообразным оказался последний способ, называемый барботажной промывкой. Устройство для промывки пара представляет собой промывочный щит (рис. 8.13), расположенный в паровом пространстве барабана. В качестве промывочной служит питательная вода, подаваемая из экономайзера на промывочный щит и стекающая затем по коробам в водяное пространство. Щит делают из корыт или из перфорированных листов железа. В последнем случае площадь отверстий должна быть такой, чтобы скорость прохода пара была не меньше минимальной скорости барботажа при самой малой эксплуатационной производительности агрегата.
Пар промывают в основном для снижения уноса кремниевой кислоты с паром высокого давления. В установившемся состоянии кремнесодержание пара становится пропорциональным кремнесодержанию воды, находящейся в контакте с паром. Множитель пропорциональности, называемый коэффициентом распределения, определяют из равенства:
По этому соотношению в идеальных условиях при давлении 15 МПа кремнесодержание промывочной воды должно быть не выше 1,25 мг/кг, практически промывка пара осуществляется неполностью, что можно записать так:

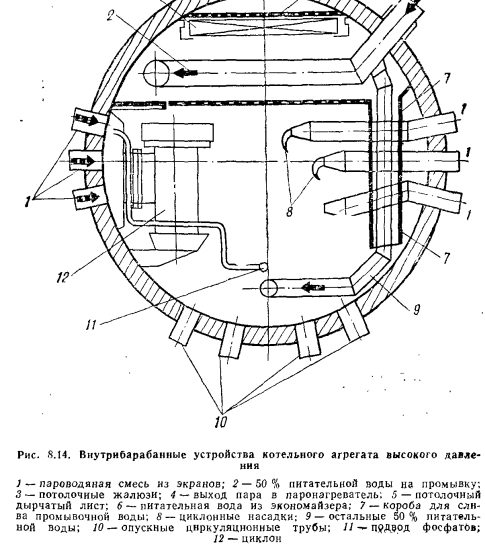

Коэффициент проскока по солям составляет примерно 10—15 %, а по кремниевой кислоте — 15—40 %. Для удовлетворительной работы промывочного устройства высота слоя воды на нем должна составлять около 70 мм. Чтобы промывочная вода загрязнялась как можно меньше и вредная роль проскока оказывалась слабее, необходимо обеспечить малое значение коэффициента уноса из воды промывочным устройством. Для этого должна быть достаточная высота парового пространства Гпод промывочным щитом. Для уменьшения заброса влаги на промывочное устройство под ним устанавливают внутрибарабанные циклоны или циклонные насадки (рис. 8.14). При невысоких удельных нагрузках по длин барабана допустима установка под промывочным устройством упрощенных щитков. При недостаточной высоте парового пространства Н над слоем промывочной воды может наблюдаться значительный унос капельной влаги с паром.
Подпиточная вода, служащая промывочной, подается на щит в полном или половинном ее количестве, с одного края щита или посередине его, исходя из возможности обеспечения нормального слива в сливные короба. Слив происходит под действием силы тяжести, как в обычном водосливе, только сила тяжести обычной текущей пароводяной смеси, погруженной в пар, равна (рст—р)- С учетом этого обстоятельства формула для расчета превышения слоя пароводяной смеси над порогом водослива принимает вид
Сечение сливных коробов должно быть достаточным для того, чтобы скорость воды в них не превышала 0,1 м/с, иначе возможны значительный захват пара с опускающейся водой, подъем уровня в коробе выше кромки водослива и затопление промывочного устройства.
