Основы теплового расчета обмуровки и тепловой изоляции

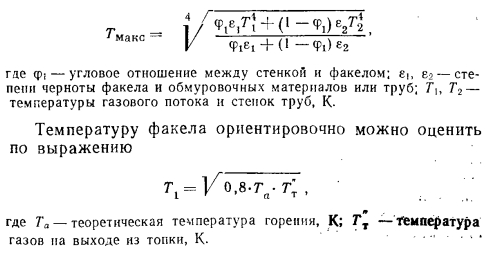

При тепловом расчете обмуровки решают следующие основные задачи: 1) определяют температурный режим внутренней поверхности обмуровки и па основании этого выбирают материал для обмуровки; 2) рассчитывают толщину слоя (или слоев обмуровки), обеспечивающую согласно существующим нормам температуру наружной поверхности не выше 50 °С при температуре окружающей среды 25°С. При тепловом расчете изоляции первая задача отпадает, так как нам известна температура внутренней поверхности изоляции, принимаемая равной температуре среды, протекающей в коллекторе, трубе, коробе и т. п. Максимальную температуру (К) обмуровки на внутренней поверхности экранированной топки определяют по формуле

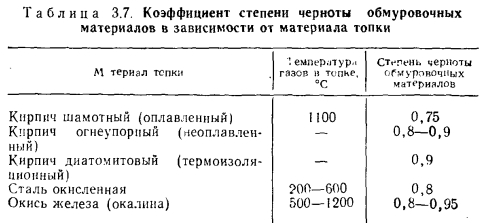

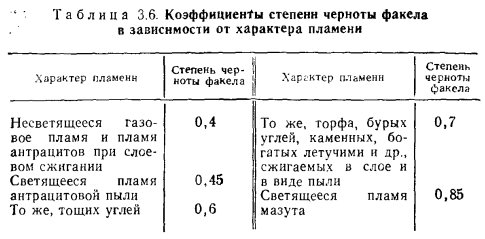

Для обмуровки в области поворотной камеры и потолка топки принимают Тх$аТт, а для шлаковой воронки ГтПОО— 1200 К. Для практических расчетов принимают Гг+ЗЗЗ К (где t — температура воды или пароводяной смеси в экранных трубах). Коэффициенты степени черноты факела ei и обмуровочных материалов ег выбирают по данным табл. 3.6 и 3.7.

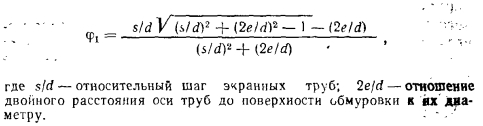

Угловое отношение определяют по формуле

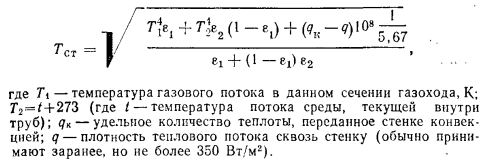

В газоходах, где размещены пакеты змеевиков пароперегревателя и водяного экономайзера, температуру на внутренней поверхности определяют по формуле


Теплогенерирующие установки: Учеб. для вузов. Г. Н. Делягин, В. И. Лебедев, Б. А. Пермяков. М.: Стройиздат, 1986.
