Воздушные регистры

Для эффективного сжигания мазута недостаточно тонкого его распыления. Необходимо также тщательно перемешать распыленный мазут с воздухом. Это достигается нагнетанием воздуха дутьевыми вентиляторами в топку через воздушные регистры (воздухонаправляющие устройства), обеспечивающие его интенсивное завихрение и подачу со скоростью 25—30 м/с в наиболее узком сечении амбразуры. По числу воздушных потоков регистры различают одно- и двухпоточные, а по характеру этих потоков — с закручиванием и незакручиванием потока (прямоструйные).

В регистрах с закручиванием потока воздуха крутка воздушного потока осуществляется в лопаточном или улиточном аппарате (рис. 4.17). При большой производительности форсунки применяют регистры лопаточного типа (рис. 4.18). Лопатки поставлены под углом, и усиление завихрения потока воздуха интенсифицирует процессы смесеобразования и горения. С другой стороны, усиление завихрения вызывает увеличение сопротивления регистра и соответственно повышает расход котла. Установлено, что регистры с лопатками, расположенными под углом 45—50 °С, обеспечивают устойчивость работы, энергичное воспламенение и горение топлива при умеренном давлении воздуха перед горелкой (1—3 кПа). При снижении производительности мазутной форсунки расход воздуха приводят в соответствие с уменьшенным расходом мазута; при этом энергия завихрения потока уменьшается пропорционально квадрату падения скорости воздуха, вследствие чего ухудшается смесеобразование. Чтобы сохранить эффективное завихрение воздуха, перекрывают часть сечения регистра (пропорционально уменьшению расхода топлива). Это достигается перемещением вдоль оси горелки регулирующего шибера (на рис. 4.18 — регулирующего барабана 3).

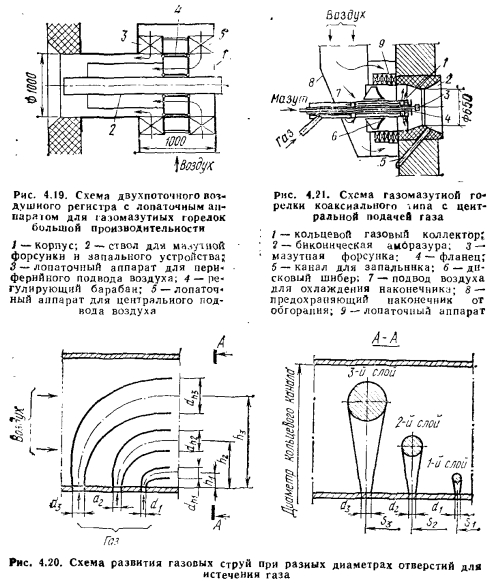

Мощные мазутные форсунки выполняют с более глубоким регулированием их производительности, причем расход воздуха приводится в соответствие с расходом топлива. Поэтому воздушные регистры для мощных форсунок также должны допускать более глубокое регулирование подачи воздуха. Часто мазут сжигают как резервное топливо, поэтому горелки должны допускать сжигание обоих видов топлива. Однако физико-химические свойства газа и мазута существенно различны, и поля воздушных потоков для этих топлив также должны быть при разных диаметрах отверстий для I газа различными, вследствие чего в мощных газомазутных горелках воздух часто подается двумя потоками с самостоятельным завихрением и регулированием каждого из них. Двухпоточный регистр с лопаточным аппаратом для форсунок большой производительности и широким диапазоном регулирования показан на рис. 4.19. В центральной трубе воздушного регистра по оси располагают мазутную форсунку.


Теплогенерирующие установки: Учеб. для вузов. Г. Н. Делягин, В. И. Лебедев, Б. А. Пермяков. М.: Стройиздат, 1986.
