Аэродинамический расчет воздуховодов

В системах вентиляции применяются воздуховоды: металлические, металлопластиковые, неметаллические.

Воздуховоды могут быть гибкими, полугибкими, теплоизолированными, звукопоглощающими.

По форме воздуховоды бывают круглого и прямоугольного сечения.

Металлические воздуховоды изготавливаются из листовой кровельной, оцинкованной или нержавеющей стали на заводах или заготовительных мастерских Предпочтение следует отдавать круглым воздуховодам из за меньшего аэродинамического сопротивления, расхода металла и трудоемкости при изготовлении Преимущество прямоугольных воздуховодов, в том, что при открытых прокладках они лучше вписываются в интерьер общественных зданий, проще размещаются в пространстве с ограниченной высотой (например, за подшивным потолком)

Металлопластиковые воздуховоды изготавливаются из листовых панелей, которые представляют собой слой вспененного пластика толщиной 20 мм, проложенный между двумя слоями термообработанного гофрированного алюминия Эти воздуховоды легки, обладают высокой прочностью и теплоизоляционной способностью (коэффициент теплопроводности 1=0,019 Вт/(м °С)), имеют хороший внешний вид, могут изготавливаться непосредственно на объекте

Гибкие воздуховоды изготавливаются из многослойной ламинированной алюминиевой фольги и пленки из полиэфира Форму воздуховодам придает специальный стальной проволочный каркас Воздуховоды легки, термостойки, упрощают монтаж Однако создают большое аэродинамическое сопротивление Применяются в качестве присоединительных воздуховодов небольшой длины

Аэродинамический расчет вентиляционной системы производят для

1) подбора размеров поперечных сечений воздуховодов по рекомендуемым скоростям движения воздуха,

2) определения потерь давления в системе

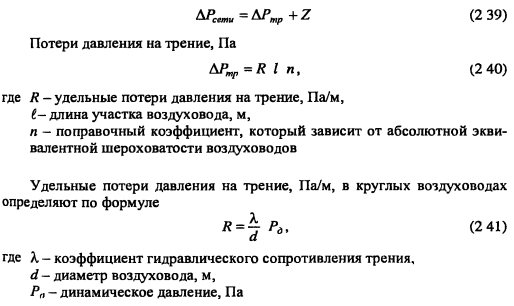

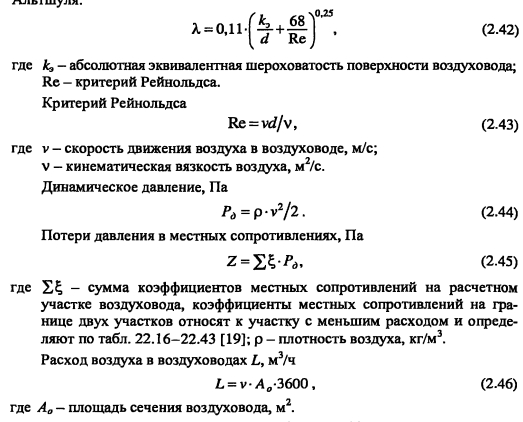

Потери давления в системах вентиляции складываются из потерь давления на трение и потерь давления в местных сопротивлениях, Па

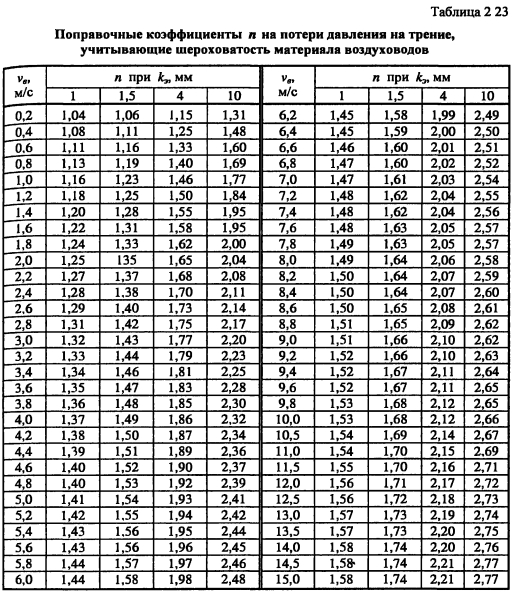

Для воздуховодов из других материалов необходимо вводить поправочный коэффициент п, который зависит от абсолютной эквивалентной шероховатости воздуховодов к3 и скорости движения воздуха и определяется по табл. 2.23.

Абсолютная эквивалентная шероховатость поверхности воздуховодов из стали 0,1 мм; шлакобетонных плит 1,5мм; кирпича к3 = 4 мм; штукатурки по металлической сетке кэ = 10 мм.

Для воздуховодов прямоугольного сечения за расчетную величину d принимают эквивалентный диаметр d3, мм, при котором потери давления в круглом воздуховоде при той же скорости будут равны потерям давления в прямоугольном воздуховоде








Следует иметь в виду, что расход воздуха в круглом и прямоугольном воздуховоде с эквивалентным диаметром при равенстве скоростей не совпадают При движении воздуха с температурой отличной от 20°С потери давления необходимо принимать с поправочными коэффициентами Ki на трение, К2 - в местных сопротивлениях (табл 22 44 [19])

Аэродинамический расчет вентиляционной системы состоит из двух этапов 1) расчет участка основного направления магистрали (наиболее протяженной и нагруженной ветви воздуховодов), 2) увязка всех остальных участков системы

При расчете желательно, чтобы скорости движения воздуха на участках возрастали по мере приближения к вентилятору.

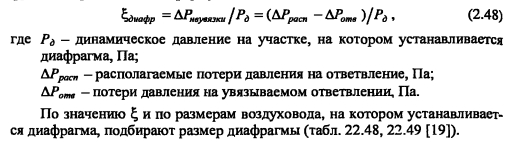

При невозможности увязки потерь давления по ответвлениям воздуховодов в пределах 10% следует устанавливать диафрагмы. Диафрагма (металлическая пластина с отверстием) - местное сопротивление, на котором гасится избыточное давление. Коэффициент местного сопротивления диафрагмы определяется по формуле:


Аэродинамический расчет систем вентиляции с естественным побуждением движения воздуха

За расчетное направление в вытяжных системах с естественным побуждением принимают такое, удельные потери давления на котором имеют минимальную величину.

Удельные потери давления, Па/м

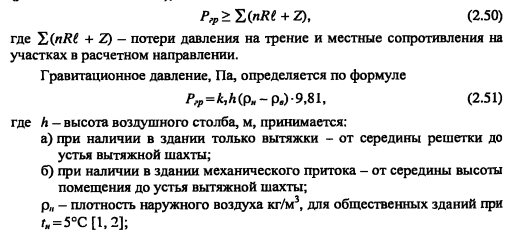

В системах с естественным побуждением требуется увязка действующих гравитационных давлений в каналах соответствующих этажей с потерями давлений на трение и местные сопротивления по пути движения воздуха от места входа его в сеть (вытяжные решетки) до выхода в атмосферу (устье вытяжной шахты), т.е.

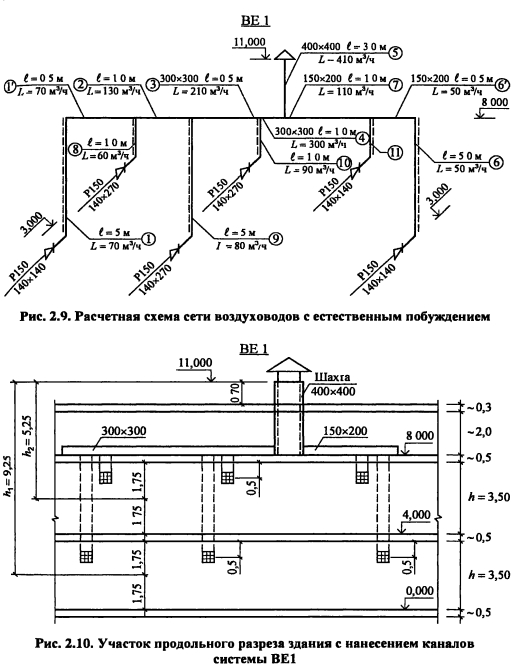

ПРИМЕР 2.13. Рассчитать сеть воздуховодов вытяжной системы с естественным побуждением Схема воздуховодов, нагрузки на участках и их длина приведены на рис 2 9, разрез здания - на рис 2 10


Определяем величины h=9,25 м, h2-5,25 м (от середины высоты помещения до устья вытяжной шахты, т.к. в здании проектируется приточная вентиляция с механическим побуждением).

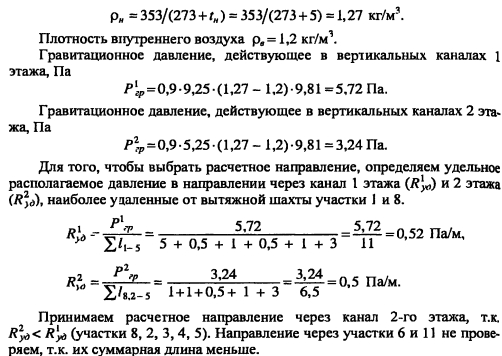

Плотность наружного воздуха при tH-5°C

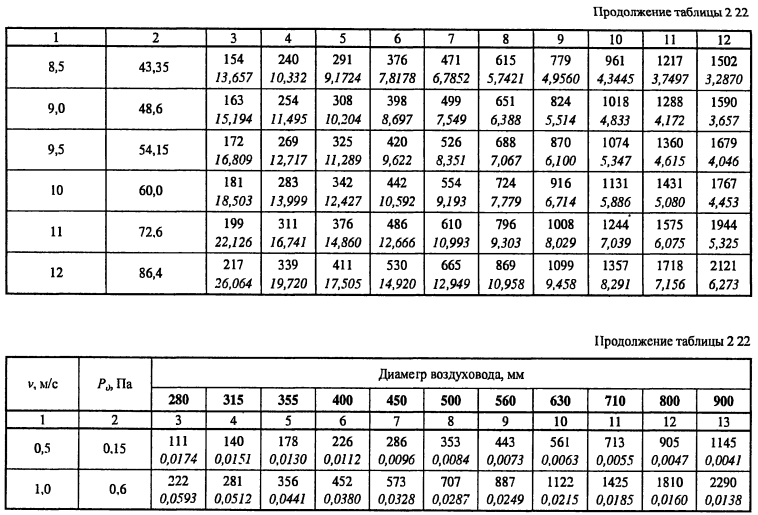

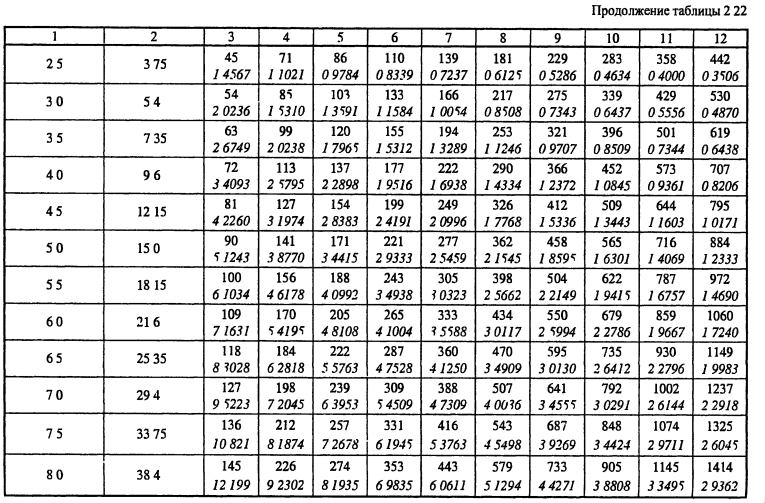

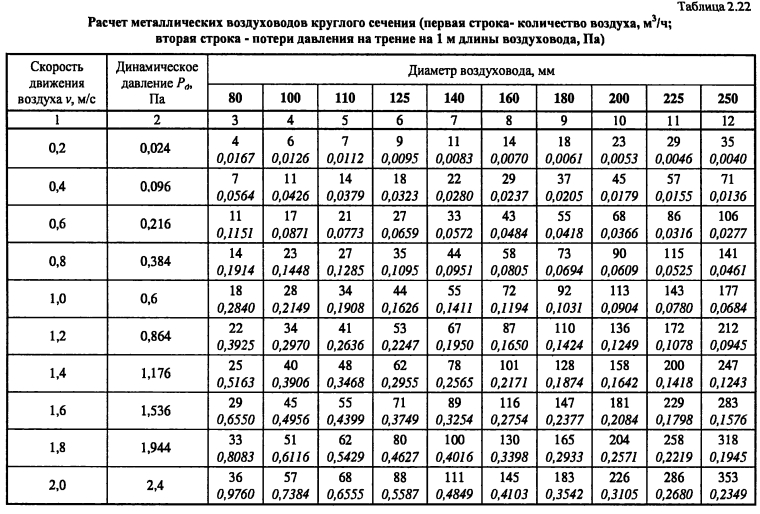

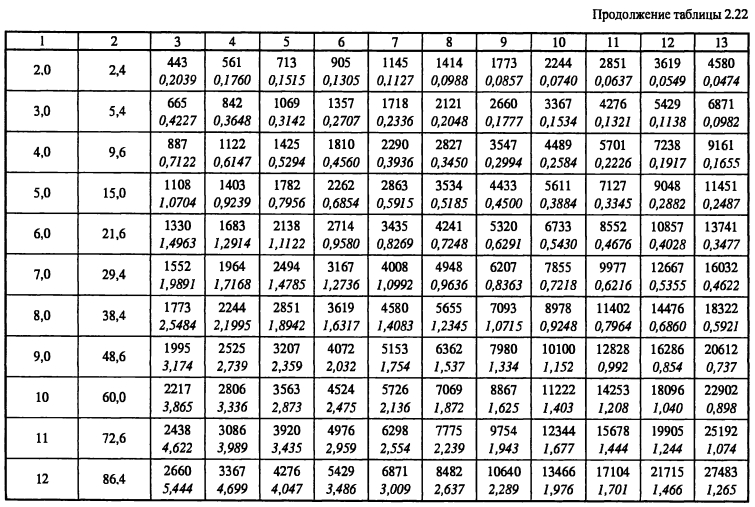

Пользуясь таблицей 2.22, по значениям действительной скорости и d.- определяем R. Так как в нашем случае воздуховоды из кирпича (вертикальные каналы) и из асбестоцементных коробов (сборный воздуховод на чердаке), полученную величину R умножаем на поправочный коэффициент л, учитывающий шероховатость материала. Значение коэффициента п приведено в таблице 2.23.

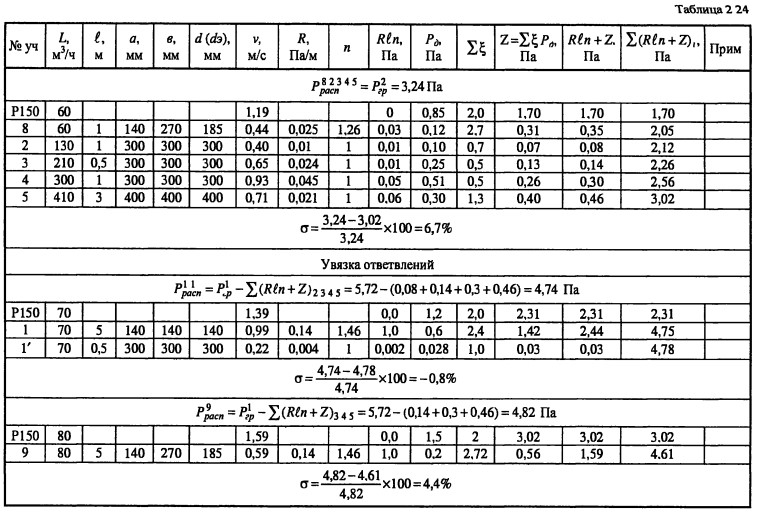

Расчет воздуховодов сводим в табл. 2.24.

В целях облегчения монтажа и улучшения герметизации вентиляционных систем сборные горизонтальные каналы на чердаке желательно выполнять без переходов, т.е. одного размера. Эти сечения определяются по расходам воздуха на участках 4 и 7 и рекомендуемой скорости в горизонтальных сборных каналах.

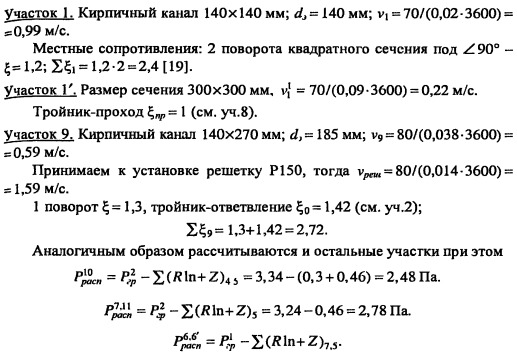

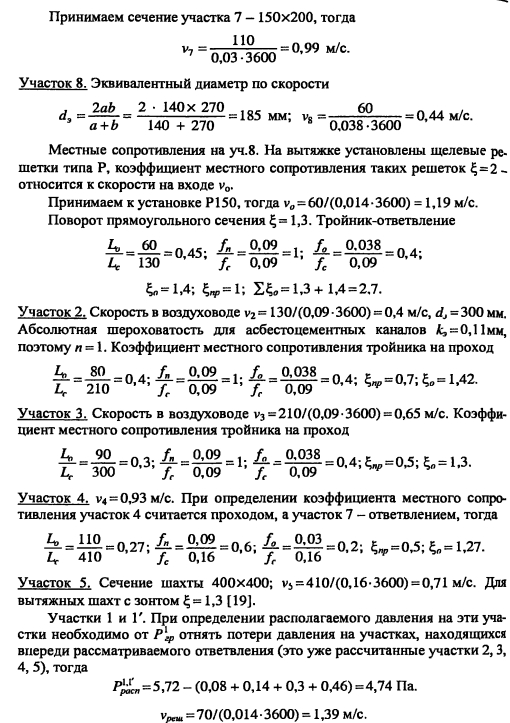

Вначале определим размеры сечения горизонтального воздуховода (участки Г, 2, 3, 4). Как отмечалось выше, его сечение желательно принимать постоянным. Пусть сечение будет 300x300, F=0,09 м2, тогда максимальная скорость (на участке 4) будет


что приемлемо.




Если неувязка составляет более 10%, на входе вертикальных кирпичных каналов в горизонтальный воздуховод можно установить прямоугольные диафрагмы.
