Гидравлический расчет двухтрубной системы водяного отопления методом удельных потерь давления. Определение характеристик и подбор клапанов отопительных приборов

При гидравлическом расчете двухтрубных систем используют как правило метод удельных потерь давления. Основные методические рекомендации по выполнению гидравлического расчета даны в разделах 1.6.1... 1.6.3. Рассмотрим последовательность и методику расчета на решении примера, в котором в качестве основных исходных данных приняты параметры предыдущих примеров.

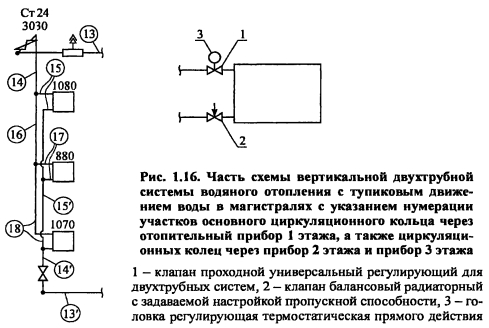

ПРИМЕР 1.5. В примере рассмотрим двухтрубную систему отопления с верхней разводкой подающей магистрали. Разводка и конструкция магистралей приняты из примера 1.4 с теми же тепловыми нагрузками стояков и участков. Двухтрубная конструкция стояков и обвязки радиаторов показана на рис. 1.16.

Клапаны 1 и 2 (рис. 1.16) создают суммарное сопротивление (см. формулу (1.26)) на «регулируемом участке». В данном случае сопротивление универсального термостатического клапана 1 определяется по его технической характеристике в зависимости от расхода воды G на участке, а сопротивление балансового радиаторного клапана 2 задается исходя из задаваемой величины соображениям бесшумности работы клапанов 1 и 2 рекомендуется задавать значение не более 20...25 кПа. С другой стороны, для эффективного регулирования расходов в параллельных кольцах двухтрубной системы отопления, не рекомендуется задаваться значением менее 4...6 кПа.


При определении располагаемого давления на параллельных кольцах следует учитывать дополнительное давление Ре от охлаждения воды в приборах и трубопроводах по формуле (1.24). Для циркуляционных колец через приборы 1-го этажа значение Ре можно не учитывать, принимая его в запас на непредвиденные потери давления.

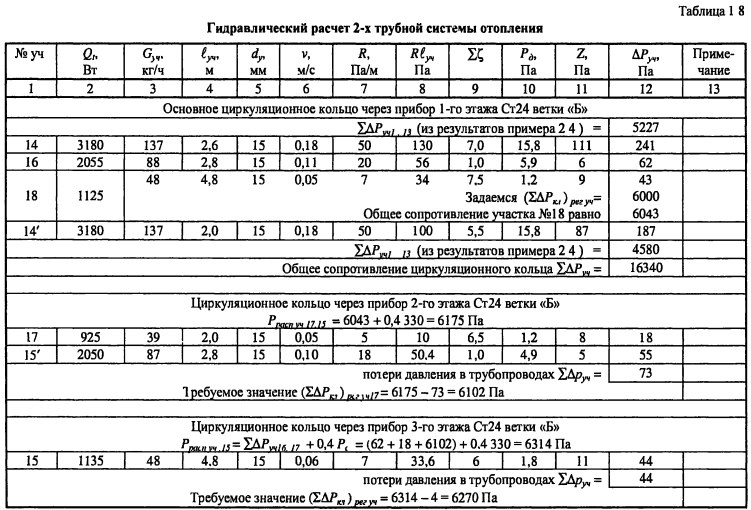

Выбираем основное расчетное циркуляционное кольцо - через прибор 1-го этажа Ст24 ветки «Б». Нумерацию участков кольца на магистральных теплопроводах принимаем из примера 1.4. С целью сокращения объема расчетов в настоящем примере, принимаем результаты расчета магистральных участков кольца из примера 1.4. Результаты гидравлического расчета вносим в ведомость в виде табл. 1.8. Коэффициенты местных сопротивлений на участках основного циркуляционного кольца: №14 - два отвода и кран шаровой ЕС = 7,0; №16 - тройник проходной С = 1,0; №18 - тройник проходной, отвод, отопительный прибор и тройник на схождении потоков ЕС = 7,5; №14- - отвод и кран шаровой ЕС = 5,5.

Далее следует рассчитать циркуляционное кольцо через прибор 2-го этажа Ст24 ветки «Б». Для основной части участков этого кольца, являющихся общими с основным кольцом, уже были определены диаметры труб и потери давления в них. Необходимо определить потери и гидравлические характеристики только цепи из участков №17 и №15-, для которой располагаемое давление будет равно потерям в параллельном участке №18 с учетом дополнительного влияния Ре. Тогда, с учетом (1.24), располагаемое циркуляционное давление для цепи из участков №17 и №15-равно:


Выполним подбор клапанов 1 и 2 (рис. 1.16) отопительных приборов. В качестве клапана 1 примем термостатический клапан типа TS-90 01/2" (фирмы Herz) и его сопротивление АРШ. определяем по номограмме, аналогичной схеме на рис. 1.10а. Требуемое сопротивление балансового клапана 2 определяем по выражению:

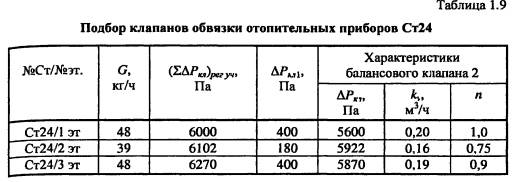

Требуемое значение пропускной способности kv балансового клапана 2 определяем по формуле (1.28), а также с помощью номограммы, аналогичная схема которой показана на рис. 1.106, для определения значения и гидравлической настройки клапана. В настоящем примере использованы номограммы фирмы Herz для балансовых радиаторных клапанов RL-5 01/2". расчет гидравлических параметров и его результаты выполняем в ведомости в виде табл. 1.9.



Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
