Гидравлический расчет конденсатопроводов
Конденсатопроводы подразделяются на сборные и напорные. Сборные конденсатопроводы служат для транспорта конденсата от паропотребляющих приборов до конденсатных баков. В таких конденсатопроводах в связи с падением давления возможно частичное вскипание конденсата, когда его температура превышает соответствующую температуру насыщения. Кроме того, возможно прохождение пара в конденсатопровод через конденсатоотводчики при их неисправности. В результате по конденсатопроводу перемещается пароводяная смесь. Такие конденсатопроводы называются двухфазными.
Напорные конденсатопроводы служат для транспорта конденсата от сборных баков до источника теплоты. В данных конденсатопроводах обеспечивается давление, исключающее вторичное вскипание, конденсат транспортируется, занимая полное сечение трубопровода. Напорные конденсатопроводы рассчитываются аналогично трубопроводам водяных тепловых сетей, при этом используются таблицы или номограммы, составленные для труб с 1,0 мм. Диаметр напорного конденсатопровода определяют по расходу конденсата и удельному падению давления по длине, которое должно быть не более 100 Па/м.
Гидравлический расчет двухфазных конденсатопроводов производят с учетом средней плотности пароводяной смеси, получающейся в результате вскипания конденсата.

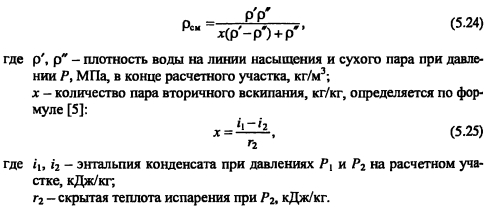

Плотность пароводяной смеси определяется по формуле [3]:
При гидравлическом расчете двухфазных конденсатопроводов удельные потери давления на трение определяют по располагаемому перепаду давления при скорости смеси не более указанных в табл. 5.3 для насыщенного пара. Располагаемое падение давления АР определяется с учетом разности геодезических отметок начала и конца расчетного участка
В первую очередь производят расчет основной расчетной магистрали согласно [2, номограмма VI.6], значения потерь давления на трение и скорости пересчитывают с учетом коэффициента <р, учитывающего увеличение потерь давления и скорости движения при транспортировке пароводяной смеси
Затем рассчитывают остальные участки с обязательной увязкой всех ответвлений.

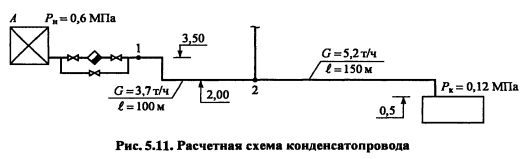

ПРИМЕР 5.7. Рассчитать сборный конденсатопровод от потребителя А до бака для сбора конденсата (рис. 5.11), если давление в теплообменнике (абсолютное) 0,6 МПа, в сборном баке конденсата 0,12 МПа (абсолютное). Расходы конденсата, длины участков и геодезические отметки показаны на рис. 5.11.
Решение. Давление в конденсатопроводе после конденсатоотводчика 0,5 0,5 0,6 = 0,3 МПа.

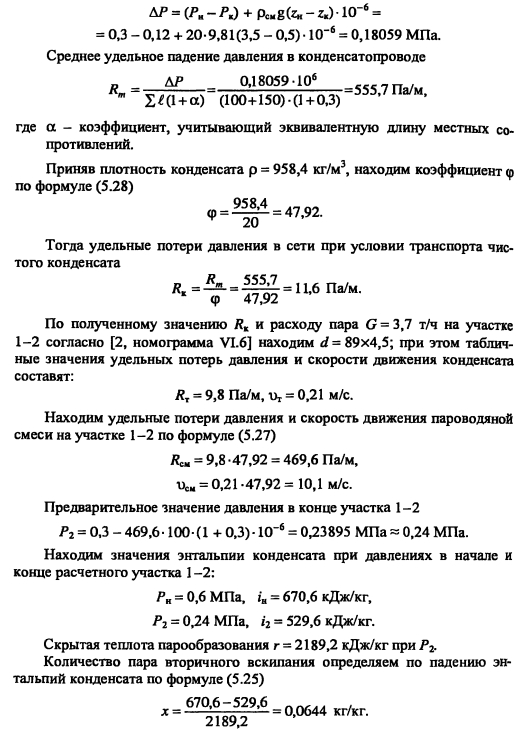

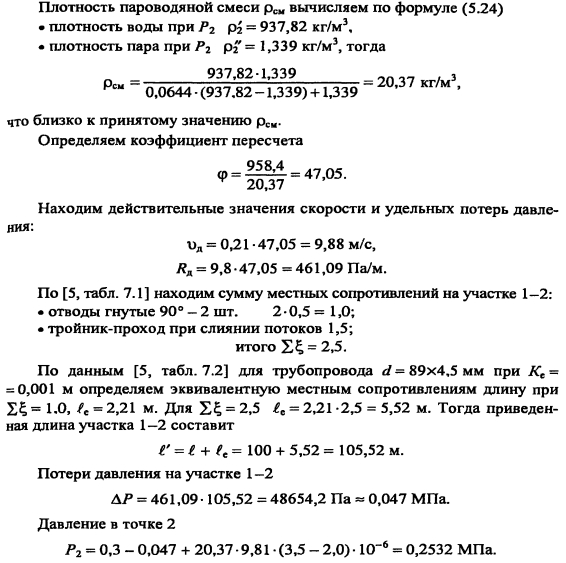

Предварительно принимаем среднюю плотность в конденсатопроводе 20 кг/м3. Располагаемый перепад давлений в расчетной магистрали с учетом геодезических отметок в крайних точках магистрали:
