Конструирование и некоторые положения по выполнению чертежей систем отопления

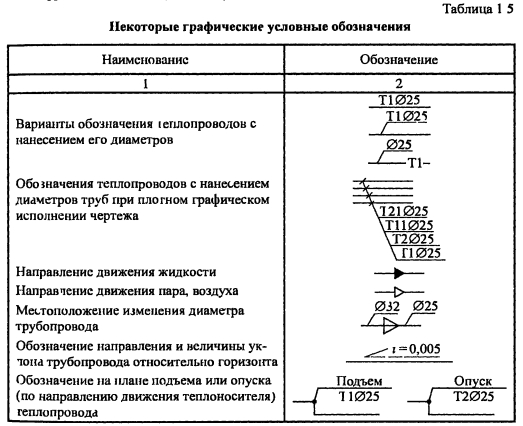

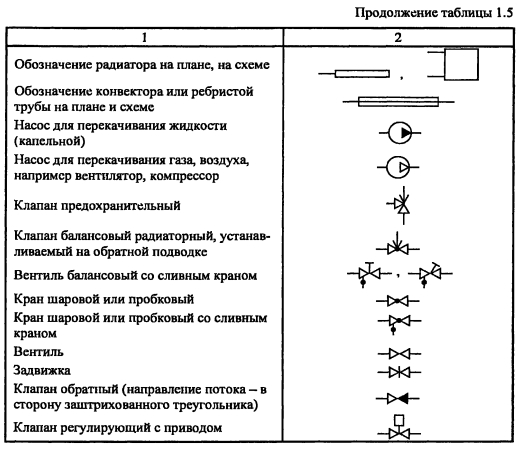

В процессе проектирования и конструирования системы отопления выполняются чертежи систем, которые включают в себя планы, разрезы и схемы систем отопления, а также планы, разрезы и схемы установок (тепловых пунктов) систем отопления Системы и ее элементы выполняются в условных обозначениях, состоящих из графических обозначений и буквенных кодов к ним

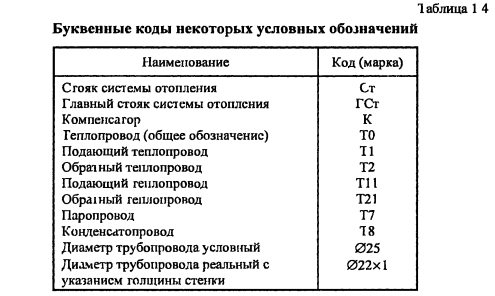

Буквенные коды могут состоять из непосредственно кода (марки) и порядкового номера элемента в пределах марки (табл 1 4), например Ст1, Ст2




Конструирование системы отопления производится в определенной последовательности после выбора вида системы отопления, решения общей (структурной) схемы отопления, выбора вида отопительных приборов, выбора мест теплового зонирования и уровня автоматизации системы и ее отдельных отопительных приборов или веток.

Планы и разрезы выполняются в масштабе 1:100 или 1:200, фрагменты планов и разрезов - в масштабе 1:20 или 1:50, а при детальном изображении узлов - в масштабе 1:2, 1:5 или 1:10. При небольших зданиях для планов и разрезов можно принимать масштаб 1:50. На планах указывают отметки чистых полов и основных площадок. В наименованиях планов указывают отметку чистого пола или номер этажа, например, «План на отм. 0,000», «План 1 этажа», а в наименовании разрезов - номер разреза, например, «Разрез 1-1». При выполнении части плана систем или фрагмента плана систем указывают, например, «План на отм. 0,000 между осями 1 -6 и А-Г» или «Фрагмент плана на отм. 0,000 между осями 2-3 и В-Д».

На планах этажей, наносятся места установки отопительных приборов. Затем на планах обозначается местоположение стояков (для вертикальных систем), местоположение монтажных шкафов с распределительными узлами (для горизонтальных систем при скрытой прокладке трубопроводов), наносится разводка распределительных теплопроводов с соответствующей маркировкой и, при необходимости, с обозначением уклонов трубопроводов.

Назначается местоположение помещения теплового пункта. Как правило, тепловой пункт располагают в подвале в помещении, прилегающем к месту ввода тепловых сетей в здание.

При проектировании вертикальных систем отопления на планах подвала и чердака обозначают местоположение стояков (в соответствии с планами этажей), а затем наносят магистральные теплопроводы, формирующие и соединяющие отдельные ветки и стояки с тепловым пунктом. Трубопроводы, располагаемые друг над другом, условно на планах изображают параллельными линиями. При этом размерными линиями на планах можно обозначить расстояние каждого из трубопроводов от стены, от оси или другой определяющий монтажный размер.

Схемы систем показывают условными обозначениями в осях косоугольной диметрии в масштабе 1:100 или 1:200 (для небольших зданий - в масштабе 1:50), а схемы узлов управления теплового пункта в осях косоугольной диметрии или изометрии в масштабе 1:10, 1:20 или 1:50. Места разрывов воздуховодов и трубопроводов обозначают строчными буквами, а точки разрывов соединяют пунктирной линией (в т.ч. ломаной). Частично в схемах допускается искажение горизонтального масштаба по соображениям сохранения зрительного восприятия схемы. В наименованиях схем системы отопления и теплоснабжения установок указывают полное наименование, например, «Схема системы отопления», «Схема системы теплоснабжения установок П1, П2, ПЗ, П4».

На схемах указывают: диаметры, отметки осей и уклоны трубопроводов; размеры горизонтальных участков трубопроводов (при наличии разрывов и на схемах узлов управления); неподвижные опоры, компенсаторы; отопительные приборы, стояки и их обозначения; контрольно-измерительные приборы и другие элементы систем. Для жилых зданий допускается выполнять схемы систем отопления только для магистральных теплопроводов, проложенных в подвале (на чердаке) в виде аксонометрической или плоской схемы (с указанием мест отводов и углов поворота) с отдельным представлением схем типовых элементов: стояков и узлов системы отопления. При наличии повторяющихся узлов на схеме системы обозначаются местоположения этих узлов с выполнением отдельных деталировочных чертежей узлов в масштабе 1:10, 1:20 или 1:50.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
