Конструирование систем напольного отопления

Системы напольного отопления применяют трех типов в зависимости от вида подогрева: электричеством; горячей водой; горячим воздухом.


Трубы укладывают в виде змеевика той или иной конфигурации. Необходимые параметры системы определяют на основании теплотехнических расчетов, а температуру регулируют с помощью автоматических термостатов, получающих команды от датчиков температуры теплоносителя или воздуха в помещении. Подводящие и отводящие трубы контуров и вся арматура выводятся в распределительный шкаф.

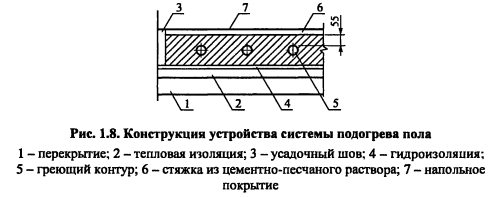

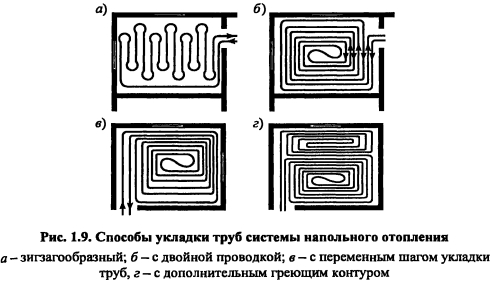

Для водообогреваемых полов желательно применять металлополимерные или медные трубы. Различают два способа укладки труб в греющем контуре: зигзагообразный и с двойной проводкой. На рис. 1.9 а представлен зигзагообразный способ укладки труб, а на рис. 1.96 - способ укладки труб с двойной проводкой. Контур с двойной проводкой отличается более равномерным распределением температуры на поверхности пола. Вблизи наружных стен помещений в зонах максимальных теплопотерь целесообразно либо уменьшать шаг укладки труб (рис. 1.9в), либо применять отдельный греющий контур (рис. 1.9г).

Расстояние между соседними трубами греющего контура (шаг укладки труб) следует принимать равным от 0,10 до 0,35 м. Расстояние от наружных стен до труб греющего контура должно быть равно шагу укладки труб.

Среднюю температуру пола помещений следует принимать не выше: - с постоянным пребывание людей 26°С; - с временным пребыванием людей и для обходных дорожек крытых плавательных бассейнов 31°С; - для детских дошкольных учреждений 23 °С. Рекомендуемые температуры теплоносителя составляют: 55-45°С; 50-40°С; 45-35°С; 40-30°С.


В контуре допускается потеря давления до 20 кПа. Поэтому общую длину труб контура не следует принимать более 100 м, а одним контуром обогревают, как правило, не более 40 м2 площади пола с максимальным размером стороны 8 м. Для отопления больших помещений используют несколько контуров.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
