Корректировка гидравлического расчета подающих теплопроводов

Определив циркуляционные расходы воды qclr на отдельных участках сети горячего водоснабжения, уточняют расчетные значения расходов горячей воды на участках внутриквартальных сетей и подающих трубопроводов внутридомовой системы до первого водоразборного стояка (по ходу движения воды). Затем, исходя из уточняют удельные потери давления и скорость движения воды на участках и (и не должна превышать 3 м/с). Если скорость движения воды превышает допустимое значение, то увеличивают диаметр участка.

Поскольку расчетный расход горячей воды для участков внутридомовой сети, начиная с первого водоразборного стояка (по ходу движения воды) до самого удаленного водоразборного прибора, определяется без учета циркуляционного расхода, то гидравлический расчет этих участков корректировке не подлежит.

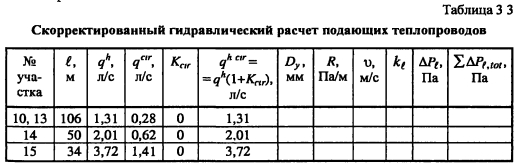

Окончательный гидравлический расчет подающих теплопроводов системы горячего водоснабжения сводят в табл. 3.3.


ПРИМЕР 3.7. Произвести корректировку гидравлического расчета подающих теплопроводов системы горячего водоснабжения, выполненного в примере 3 4, с учетом уточненных расходов воды по формуле (3 9)

Решение Определяем значения коэффициента КГ1Г для участков 10, 13-15 в зависимости от соотношения расходов на них согласно [1, прил 5]


Следовательно, в соответствии с формулой (3 9), расчетные расходы воды на участках внутриквартальной сети не изменяются, корректировка гидравлического расчета не требуется

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
