Методы гидравлического расчета трубопроводов

Для гидравлического расчета трубопроводов систем отопления применяют два основных метода гидравлического расчета: метод удельных потерь давления и метод характеристик сопротивлений.

Метод удельных потерь давления применяется для расчета систем с естественной циркуляцией, для двухтрубных систем, для нетиповых однотрубных систем с использованием медных и пластиковых труб.

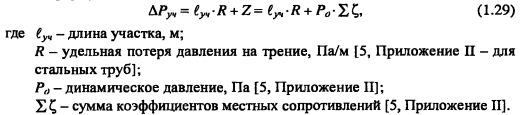

Потери давления на участке ДР, расчетного циркуляционного кольца определяются суммой потерь давления на преодоление сил трения и инерции по формуле:


Значения R для медных и полимерных труб следует определять по справочным приложениям производителей. Для металлополимерных труб значения R приведены в приложении 1.1.

Местное сопротивление, находящееся между смежными расчетными участками (тройник, крестовина), относят к участку с меньшим расходом воды.

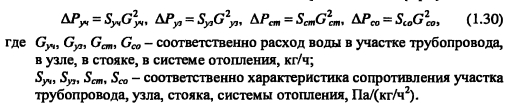

Метод характеристик сопротивлений отражает гидравлический режим только в зоне квадратичного турбулентного течения жидкости, поэтому его нельзя применять для расчета систем отопления с естественной циркуляцией. По этому методу потеря давления на участке трубопровода, в узле, в стояке, в ветке, в системе отопления может определяться по формулам:

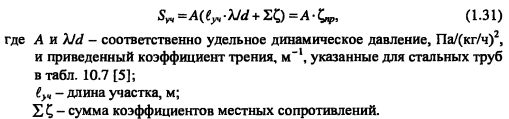

В отечественной отопительной практике наибольшее распространение получили однотрубные системы отопления, в которых стояк или горизонтальная ветвь представляет собой ряд последовательно соединенных узлов обвязки отопительных приборов с постоянным расходом теплоносителя в них. Такой стояк (или ветвь) обычно рассматривают как единый участок, характеристика сопротивления которого равна сумме характеристик сопротивления составляющих его последовательных узлов Scm = XSyJ. Величина Sy, каждого вида узла зависит от его геометрической конфигурации, диаметров и вида применяемых в нем труб. Для унифицированных узлов, распространенных в практике проектирования и монтажа однотрубных систем из стальных труб, приводятся справочные значения SyJ в [5, табл. 10.18 10.20]. Для нетиповых узлов Sy3 можно вычислить по соответствующим методикам [1,2,5]. Например, для участка трубопровода значение Sy, можно вычислить по формуле:


Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
