Методика построения графиков регулирования для открытых систем теплоснабжения
Для открытых систем теплоснабжения в расчет и построение графиков регулирования входят: графики температур воды после систем отопления и вентиляции, расходов сетевой воды на отопление и вентиляцию, водоразборов из подающей и обратной магистралей на горячее водоснабжение, суммарного расхода сетевой воды в подающей и обратной магистралях.
При центральном качественном регулировании отпуска теплоты по отопительной нагрузке, когда местные системы отопления и горячего водоснабжения присоединяются к тепловым сетям по принципу несвязанной подачи теплоты, расчет и построение графиков регулирования отопительной и вентиляционной нагрузок аналогичен графикам регулирования в закрытых системах теплоснабжения. Единственное отличие - в связи с непосредственным водоразбором на горячее водоснабжение отопительнобытовой температурный график имеет срезку на 60°С, а не на 70°С, как для закрытых систем.
Графики водоразборов на горячее водоснабжение. Расход сетевой воды на горячее водоснабжение Gihmax определяют по формуле (4.38). Он представляет сумму водоразборов из подающего и обратного Ghi теплопроводов
Водоразбор на горячее водоснабжение только из подающего теплопровода осуществляется в диапазоне температур наружного воздуха +8°С, когда Ti = const = 60°С, при этом повышением температуры сетевой воды в подающей магистрали к водоразбору из подающего теплопровода добавляется водоразбор из обратной линии, который увеличивается с повышением т2. При т2 = 60°С водоразбор из подающего теплопровода прекращается и на горячее водоснабжение вода поступает только из обратного теплопровода max При т2 > 60°С расход воды на горячее водоснабжение снижается, его значение при t0 определяется по формуле
Определив водоразбор из подающего и обратного теплопроводов при различных емпературах наружного воздуха, строят графики зависимостей Ghl =/(/н). Ghl =Лн)-
ПРИМЕР 5.3. Построить графики расхода сетевой воды на отопление и горячее водоснабжение (водоразборов из подающего и обратного теплопроводов) для жилых зданий, присоединенных к открытой тепловой сети, при регулировании отпуска теплоты по отопительной нагрузке. Расчетные расходы теплоты на отопление 5 МВт, горячее водоснабжение Qhm = 0,64 МВт, температура горячей воды в системе горячего водоснабжения th = 60°С; холодной tc = 5°С. Температуру сетевой воды в подающей ij и обратной т2 магистралях принять по отопительно-бытовому температурному графику (рис. 4.3) с учетом того, что минимальная температура воды в подающем теплопроводе 60°С, а температура наружного воздуха в точке излома графика = 6°С.

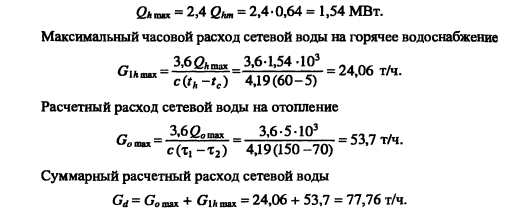

Решение. Находим максимальный часовой расход теплоты на горячее водоснабжение
В диапазоне температур наружного воздуха +8...10, когда у потребителей осуществляется регулирование отпуска теплоты на отопление местными пропусками, расход сетевой воды на отопление в тепловых сетях уменьшается.
Расход сетевой воды на горячее водоснабжение представляет сумму водоразборов из подающего и обратного теплопроводов

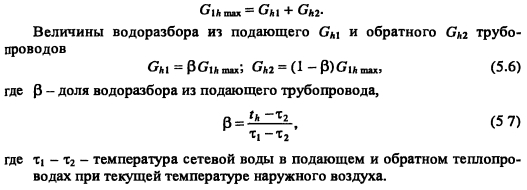

В диапазоне температур наружного воздуха +8...+6°С (+6°С - температура наружного воздуха в точке излома температурного графика) водоразбор на горячее водоснабжение осуществляется только из подающего теплопровода (Р - доля водоразбора из подающего теплопровода Р=1); при +6...-15°С (при tH = -15°С температура в обратном теплопроводе тг = 60°С) водоразбор осуществляется как из подающего, так и обратного теплопроводов. Долю водоразбора из подающего теплопровода определяем по выражению (5.7), где значения Ti и т2 берем по отопительно-бытовому графику при соответствующих температурах наружного воздуха.

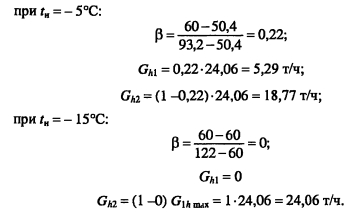

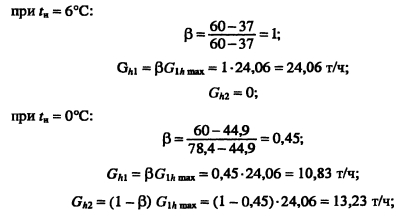

Определим водоразбор из подающего и обратного теплопровода при гн = 6°С:
При т2 > 60°С (интервал температур наружного воздуха-15°С -25°С) водоразбор на горячее водоснабжение осуществляется только из обратного теплопровода. В связи с увеличением т2 до 70°С расход воды на горячее водоснабжение уменьшается и при t0 = -25°С составит:

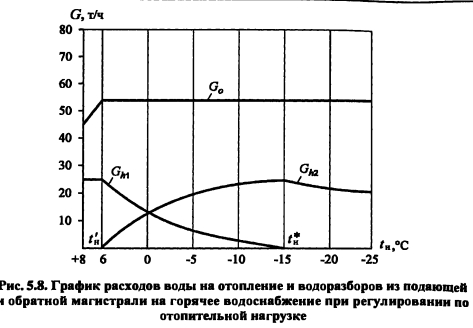

По полученным данным строим графики расходов воды на отопление и водоразборов из подающего и обратного теплопроводов на горячее водоснабжение (рис. 5.8).

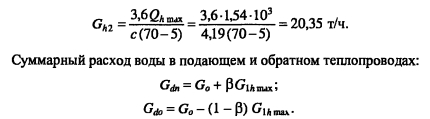

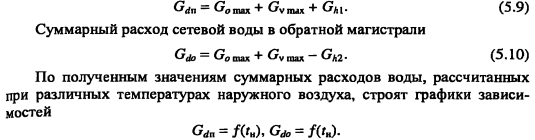

Графики суммарного расхода воды. Для подающего теплопровода график строится сложением соответствующих ординат расходов воды на отопление, вентиляцию и водоразбора из подающего трубопровода на горячее водоснабжение
При центральном качественном регулировании отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения в тепловой сети поддерживается скорректированный график температур воды, а местные системы отопления и горячего водоснабжения присоединяются к тепловым сетям по принципу связанной подачи теплоты. При этом расход сетевой воды на абонентский ввод поддерживается с помощью регулятора расхода (РР) постоянным, равным расчетному на отопление: без учета нагрузки на горячее водоснабжение.
В диапазоне температур наружного воздуха от +8°С до С при х2 = 60°С, когда водоразбор на горячее водоснабжение осуществляется как из подающей, так и из обратной линий теплосети, поступление воды в систему отопления меньше расчетного расхода. Относительный расход сетевой воды на отопление в этом диапазоне температур наружного воздуха определяют по формуле (4.26). Определив, находят значения расходов воды на отопление при различных температурах наружного воздуха и строят график трубопроводов на горячее водоснабжение по формуле (5.6) и строят графики зависимостей.
При построении графика расхода сетевой воды на вентиляцию возможны следующие варианты регулирования вентиляционной нагрузки. I вариант - когда в диапазоне температур наружного воздуха от +8°С до по скорректированному графику температура воды в подающей магистрали I, = 60°С. В этом случае регулирование отпуска теплоты на вентиляцию осуществляется так, как и для закрытых систем теплоснабжения, с разбивкой всего отопительного периода на два диапазона.
Первый - от +8°С до когда в дополнение к центральному регулированию осуществляется местное количественное регулирование путем изменения расхода сетевой воды на вентиляцию. Второй диапазон, когда сохраняется центральное качественное регулирование отпуска те. плоты и расход сетевой воды на вентиляцию поддерживается постоянным, равным расчетному. Температуру воды после калориферов т2у определяют по выражениям (5.2) и (5.3), как и для закрытых систем теплоснабжения.
II вариант - когда по скорректированному графику при и f- = +8°C температура воды в подающей магистрали i! > 60°С. В этом случае сохраняется центральное качественное регулирование отпуска теплоты на вентиляцию на всем протяжении отопительного периода (Gv = Gv = const). Температура воды после калориферов определяется по формуле (5.3).
ПРИМЕР 5.4. Построить графики расходов сетевой воды на отопление и горячее водоснабжение для абонентского ввода открытой системы теплоснабжения при регулировании отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения. Расчетные расходы теплоты на абонентский ввод: на отопление 200 кВт, горячее водоснабжение 50 кВт, балансовый коэффициент 1,1. Температура горячей воды в системе горячего водоснабжения th = 60°С; холодной tc = 5°С. Температуру воды в подающей и обратной т2 магистралях (скорректированный температурный график), а также относительные расходы воды G0 и теплоты на отопление при различных температурах наружного воздуха взять из примера 4.6 (табл. 4.5).
Решение. Расход сетевой воды на абонентский ввод Gag поддерживается регулятором расхода РР постоянным, равным расчетному расходу сетевой воды на отопление Gomsa.
Расчетный расход воды на отопление Goma поступает в отопительную систему только при диапазоне температур наружного воздуха -15...-25°С, когда водоразбор на горячее водоснабжение осуществляется только из обратного теплопровода, т.е. при т2 > 60°С.
При температурах наружного воздуха от +8°С до -15°С, когда из подающего теплопровода идет водоразбор на горячее водоснабжение, в систему отопления поступает расход воды меньше расчетного.
Относительные расходы воды на отопление Ga при диапазоне температур наружного воздуха +8... -15°С приведены в таблице 4.5.
По выражению Ga = Ga-Gonax находим расход сетевой воды на отопление при различных температурах наружного воздуха.
Найдем расход воды на отопление

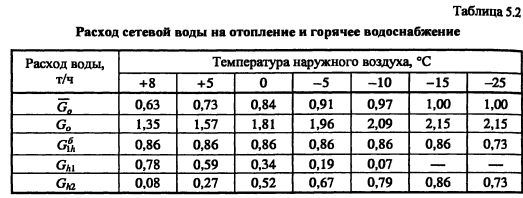

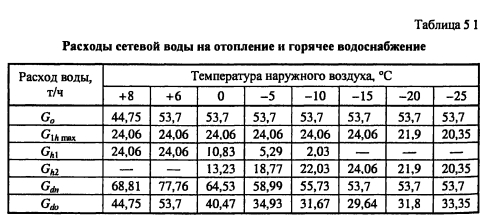

Аналогично определяем расход воды на отопление при tH = 0°, -5°, -10°, -15°С. Данные заносим в таблицу 5.2.
Расчетный расход сетевой воды на горячее водоснабжение находим при балансовом расходе теплоты
Расход воды на горячее водоснабжение представляет собой сумму водоразборов из подающего GM и обратного Gh2 теплопроводов. Определим водоразборы из подающего и обратного теплопроводов при t- = +8°С:

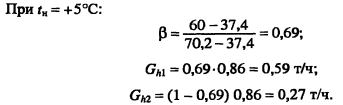

Аналогично определяем 3 и водоразборы из подающего и обратного теплопроводов при 0°, -5°, -10°, -15°С. При -15...-25°С, когда 60°С расход сетевой воды на горячее водоснабжение осуществляется только из обратного теплопровода. Расход сетевой воды на горячее водоснабжение при tH = ta = -25°С:

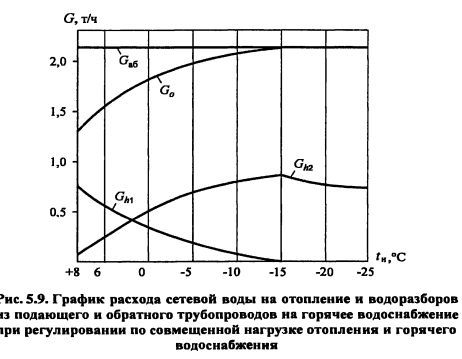

Полученные значения заносим в таблицу 5.2 и строим по ним графики расходов сетевой воды на отопление, водоразборов из подающей и обратной линии тепловой сети (рис. 5.9).
