Обоснование выбора системы горячего водоснабжения. Конструктивные элементы системы

В курсовом проекте необходимо обосновать выбор схемы внутридомовой системы горячего водоснабжения исходя из конструктивных особенностей здания, планировочных решений помещений кухни, ванной и санузла, их взаимного расположения.

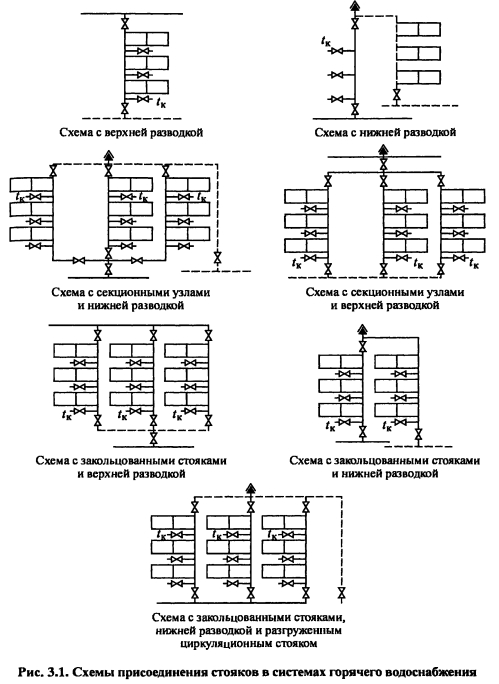

Системы горячего водоснабжения рекомендуется проектировать с нижней разводкой магистралей [1]. Однако, при наличии чердачного помещения и соответствующем обосновании можно принять схему с верхней разводкой. Выбор системы и конструкции стояков следует осуществлять в соответствии с рекомендациями, приведенными в [2, с. 90...95], [3, с. 55...62], обращая внимание на обеспечение гидравлической устойчивости системы и снижение ее металлоемкости. Наиболее распространенные схемы присоединения стояков приведены на рис. 3.1.

При выборе схемы присоединения стояков следует иметь в виду рекомендации СНиП [1, п. 5.7], где указывается, что в жилых и общественных зданиях высотой свыше 4 этажей группы водоразборных стояков следует объединять кольцующими перемычками в секционные узлы, которые присоединяются к сборному циркуляционному трубопроводу посредством общего циркуляционного стояка. В секционные узлы объединяют до семи водоразборных стояков. При нижней разводке кольцующие перемычки прокладываются на чердаке или под потолком верхнего этажа.

В зависимости от выбранной схемы подающий и циркуляционный магистральные теплопроводы прокладываются в подвале или на чердаке, крепятся на кронштейнах к несущим ограждающим конструкциям или с помощью подвесок к потолку или перекрытию.

С целью удаления воздуха и спуска воды из системы горизонтальные теплопроводы прокладываются с уклоном не менее 0,002, при этом циркуляционный теплопровод располагают параллельно подающему.

Ввод теплопроводов рекомендуется размещать как можно ближе к середине здания, это положительно сказывается на увязке отдельных ветвей системы при гидравлическом расчете теплопроводов и, в конечном итоге, на гидравлическом режиме системы в целом.

В зависимости от конструктивных особенностей здания стояки располагают в специальных нишах санитарно-технических блоков или в штрабах во внутренних капитальных стенах санузлов. Горизонтальную разводку теплопроводов от стояков к водоразборным приборам осуществляют на высоте 200 мм от пола. При этом предусматривают уклон труб 0,002-0,005. Как правило, трубы прокладывают открытым способом. При повышенных требованиях к внутренней отделке помещений применяют скрытую про- кладку. Участки труб в местах прохода через стены и перекрытия заключают в металлические гильзы.


В целях уменьшения потерь теплоты предусматривается изоляция подающих и циркуляционных теплопроводов, а также стояков.

В квартирах в зависимости от планировки устанавливается следующая водоразборная арматура: в ванной комнате - смеситель для ванны и смеситель для умывальника или комбинированный с поворотным изливом; на кухне - смеситель для мойки или раковины. Тип смесителей принимается по [3, 4]. В ванных комнатах предусматриваются полотенцесушители.

При объединении стояков в секционные узлы полотенцесушители присоединяют к подающим стоякам, в схемах присоединения стояков без кольцующих перемычек полотенцесушители присоединяют к циркуляционным стоякам. Допускается присоединение полотенцесушителей к системе отопления ванных комнат, если такая запроектирована.

Для выпуска воздуха из системы с верхней разводкой используют автоматические воздухоотводчики или воздухосборники [3, с. 68], из систем с нижней разводкой воздух удаляется через водоразборные приборы верхних этажей или через воздушные краны в верхней части подающих стояков.

Установку запорной арматуры в системах горячего водоснабжения следует предусматривать: на трубопроводах холодной и горячей воды у водоподогревателей; на ответвлениях трубопроводов к секционным узлам водоразборных стояков; у основания подающих и циркуляционных стояков в зданиях высотой 3 этажа и более; на ответвлениях водоразборных стояков от магистралей в системах с верхней разводкой; на ответвлениях от стояков в каждую квартиру, на вводах в здания.

Применяется запорная арматура общепромышленного назначения, рассчитанная на рабочее давление до 0,6 МПа; задвижки, краны пробковые проходные муфтовые и фланцевые, вентили запорные муфтовые и фланцевые [4, гл. 8]. Арматура диаметром до 50 мм должна быть бронзовая, латунная или из термостойких пластмасс с термостойкими уплотнительными прокладками.

Для спуска воды из системы в нижней части трубопроводов устанавливают сливные патрубки с запорной арматурой. Для спуска воды из стояков на случай ремонта у основания каждого из них желательно предусматривать тройники с пробкой (в зданиях до 5 этажей) или сливные патрубки с запорной арматурой. Спускные устройства на стояках могут отсутствовать, если спуск воды осуществляется через водоразборные приборы нижних этажей.

Для трубопроводов систем горячего водоснабжения лучше использовать оцинкованные трубы [4, 5]. Допускается применять неоцинкованные стальные электросварные трубы диаметром более 150 мм [5], а также, в системах с непосредственным водоразбором из тепловых сетей.

Обратные клапаны устанавливают у водоподогревателя на циркуляционном теплопроводе и на трубопроводе, подающем холодную воду, а при непосредственном водоразборе из тепловых сетей - на трубопроводе от обратного теплопровода к смесителю. Тип обратного клапана можно принять по [4, табл. 8,14].

Контроль за параметрами горячей воды осуществляется термометрами и манометрами. Манометры устанавливают на выходе из водоподогревателя или смесителя, до и после циркуляциоиного насоса.

Термометры размещают до и после водоподогревателя или смесителя н на циркуляционном теплопроводе перед циркуляционным насосом. Для учета расхода воды применяют счетчики расхода воды, которые устанавливают в закрытых системах теплоснабжения на трубопроводе холодной воды перед водоподогревателем, а в открытых - на трубопроводе горячей воды после смесителя.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
