Проектирование


Определение циркуляционных расходов воды

Циркуляционный расход воды в системе qar, л/с, определяют при ус. ловии отсутствия водоразбора, исходя из теплопотерь ?Qa-, КВТ, вследст. вие остывания горячей воды в подающих теплопроводах и полотенцесущц. телях. Таким образом, циркуляционный расход qnr как бы компенсирует потери теплоты в системе, обеспечивая при этом постоянную температуру воды в трубопроводах.

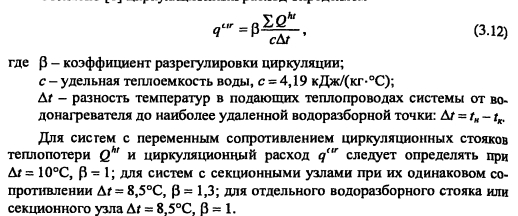

Согласно [1] циркуляционный расход определяем

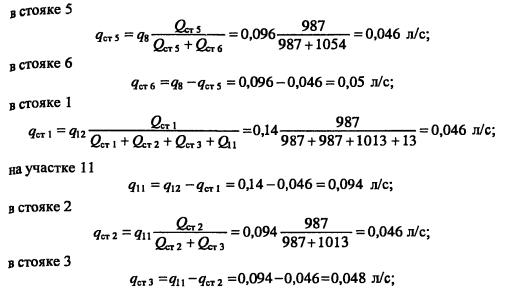

В системах с циркуляционными стояками переменного гидравлического сопротивления циркуляционные расходы воды на отдельных участках распределяются пропорционально теплопотерям трубопроводов. Их удобно определять методом экстраполяции [2, с. 103, 104].

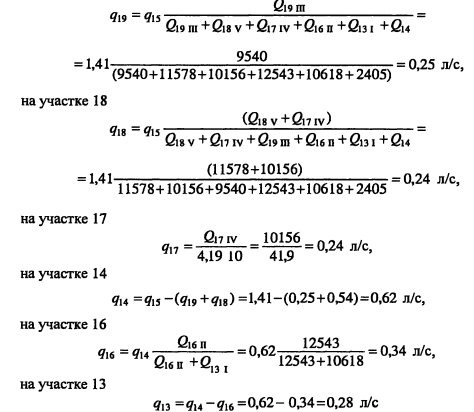

ПРИМЕР 3.6. Определить циркуляционный расход воды в системе горячего водоснабжения и распределить его как по участкам внутриквартальной сети, так и по участкам и стоякам внутридомовой системы. Данные для расчета принять из предыдущего примера.

Решение Схему системы горячего водоснабжения представим в упрощенном виде: квартальные теплопроводы и внутридомовые (рис. 3.9, 3.10).

Расчетный циркуляционный расход воды для всей системы горячего водоснабжения, компенсирующий теплопотери Y,Qht = 58,9 кВт






Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
