Определение основных и добавочных потерь теплоты помещения через ограждающие конструкции

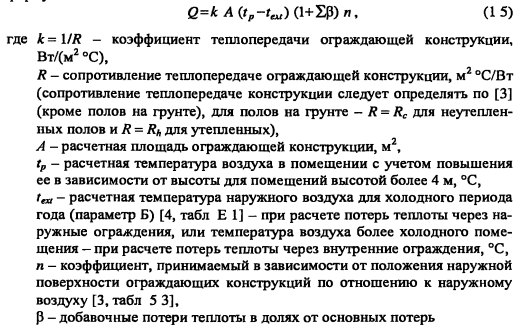

Расчетные основные и добавочные потери теплоты помещения определяются суммой потерь теплоты через отдельные ограждающие конструкции Q, Вт, [4, Приложение Ж] с округлением до 10 Вт для помещений по формуле


Сопротивление теплопередаче Rc, м2 °С/Вт, для неутепленных полов на грунте и стен ниже уровня земли с коэффициентом теплопроводности X > 1,2 Вт/(м2 °С) по зонам шириной 2 м, параллельным наружным стенам принимают равным 2,1 - для 1 зоны, 4,3 - для 2 зоны, 8,6 - для 3 зоны, 14,2 - для оставшейся площади пола

Сопротивление теплопередаче Rh для утепленных полов на грунте и стен ниже уровня земли (с коэффициентом теплопроводности Xh утепляющего слоя толщиной 6, м, менее 1,2 Вт/(м2 °С)), а для полов на лагах

Расчетная площадь А ограждающих конструкций рассчитывается по наружному обмеру здания (со стороны вторичного теплоносителя - наружного воздуха или со стороны более холодного помещения), при этом вертикальные размеры наружных стен разделяются по межэтажным отметкам чистого пола, а горизонтальные - от средней оси стен смежных помещений Площадь пола и потолка определяется по общей площади здания (в пределах периметра внутренней поверхности наружных ограждений), разделяемой между помещениями по средней оси стен между ними. Площади окон, дверей и фонарей измеряются по наименьшему строительному проему. Линейные размеры определяются с округлением до 0,1 м.

Расчетную температуру внутреннего воздуха tp принимают минимальной из допустимых температур, при этом руководствуются следующими правилами:

- для всех ограждений помещения высотой h < 4 м, а также для части вертикальных ограждений высотой 4 м от пола в помещении высотой h > 4 м, расчетную температуру принимают равной нормируемой температуре воздуха в рабочей или обслуживаемой зоне

— для крыши и фонарей производственных помещений расчетная температура принимается равной, где принимают для помещений без значительных тепловыделений для помещений со значительными тепловыделениями;

- для части вертикальных ограждений, расположенных выше 4 м от пола (в помещении высотой h > 4 м) расчетную температуру принимают равной средней температуре между температурами воздуха под потолком и в рабочей (или обслуживаемой) зоне;

— для комнат жилых домов при наличии двух и более наружных вертикальных ограждений в комнате принимают tp на 2°С больше.

Значение р принимают равным:

а) в помещениях любого назначения для наружных вертикальных и наклонных (вертикальная проекция) стен, дверей и окон, ориентированных на север, восток, северо-восток и северо-запад - в размере 0,1, на юго-восток и запад - в размере 0,05;

в общественных, административных, бытовых и производственных помещениях через две наружные стены и более - 0,15 (если одно из ограждений обращено на север, восток, северо-восток и северо-запад), и 0,1 - в других случаях;

в угловых помещениях — дополнительно по 0,05 на каждую стену, дверь и окно;

б) для наружных дверей, не оборудованных воздушными или воздушно-тепловыми завесами, при высоте зданий Н, м (от средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты) в размере: 0,2Н - для тройных дверей с двумя тамбурами между ними; 0,27Н - для двойных дверей с тамбуром между ними; 0,34# - для двойных дверей без тамбура; 0,227 - для одинарных дверей;

в) для наружных ворот, не оборудованных воздушными и воздушнотепловыми завесами, - в размере 3,00 при отсутствии тамбура и в размере - при наличии тамбура у ворот.

ПРИМЕР 1.2. Определить расчетные основные и добавочные потери теплоты помещениями трехэтажного жилого дома, представленного в примере 1.1 на рис. 1.1. Исходные данные: район строительства - Витебская область; ориентация главного фасада - на северо-запад (СЗ). Расчетная температура наружного воздуха для холодного периода года (параметр Б).

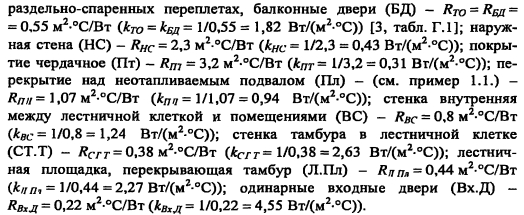

Определяем дополнительные данные, необходимые для расчета. Методика и расчет сопротивления теплопередаче окон, балконных дверей, наружных стен, чердачного покрытия показаны в соответствующих разделах курсовой работы по строительной теплофизике. Поэтому в рассматриваемом примере примем за исходные, например, следующие значения, соответствующие требованиям [3]: тройное остекление (ТО) в деревянных


Решение. Результаты расчета основных и добавочных потерь теплоты Q записываем в виде табл. 1.2.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
