Проектирование


Определение производительности местной вытяжной вентиляции

Местная вытяжная вентиляция предназначена для удаления вредных веществ непосредственно у мест их выделения через специальные устройства (местные отсосы). При этом достигается максимальный эффект при минимальном количестве удаляемого воздуха.

В зависимости от взаимного расположения местного отсоса и источника вредностей различают

- отсосы открытого типа, когда местный отсос находится на некотором расстоянии от источника вредностей и окружающий воздух свободно подтекает к отверстию местного отсоса (вытяжные зонты, зонты- козырьки, боковые и нижние отсосы);

- полуоткрытые отсосы представляют собой укрытие, внутри которого находится источник вредностй, укрытие имеет открытый проем (вытяжные шкафы, укрытия у вращающихся режущих инструментов);

- полностью закрытые укрытия представляют собой часть технологического оборудования с небольшими отверстиями или неплотностями для поступления через них воздуха из помещения.

Отдельную группу составляют активированные отсосы, представляющие собой комбинацию отсоса и местного притока воздуха, локализующего зону вредных выделений.

Эффективность местных отсосов зависит от их конструкции.

При выборе конструкции отсоса необходимо учитывать следующие требования:

- местный отсос должен быть максимально приближен к источнику вредностей, но при этом не мешать технологическому процессу;

- всасывающее отверстие должно располагаться так, чтобы поток вредностей минимально отклонялся от своего первоначального направления (горячие газы должны удаляться вверх, холодные, тяжелые газы и пыль - вниз), при этом удаляемый воздух не должен пересекать зону дыхания работающего человека;

- конструкция местного отсоса должна быть простой и иметь небольшое аэродинамическое сопротивление.

При подборе местного отсоса необходимо выбрать его конструкцию и определить расход удаляемого воздуха.

Вытяжные зонты

Вытяжные зонты используются для удаления теплоты и вредных веществ в тех случаях, когда более полное укрытие источника вредностей мешает технологическому процессу. Угол раскрытия зонта должен быть не более 60°, при больших углах эффективность всасывания уменьшается. Методика определения размеров вытяжного зонта и расхода удаляемого воздуха изложена в [18].

Зонты-козырьки

Зонты-козырьки устанавливают над загрузочными отверстиями электрических нагревательных печей и подобного оборудования.

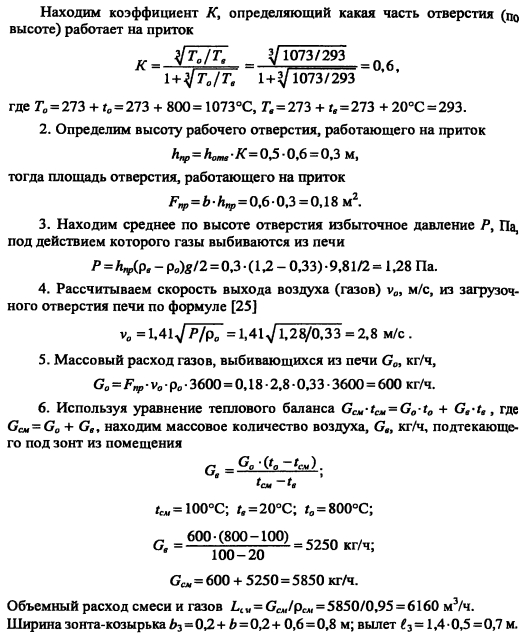

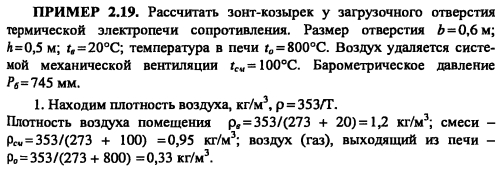

Размеры зонта-козырька принимают конструктивно: вылет 1,4-1,8 высоты загрузочного отверстия, ширина равна ширине отверстия плюс 0,1 м с каждой стороны, температура воздуха, удаляемого через зонты-козырьки от проемов электропечей, при естественной тяге не должна превышать 350°С, а при механической - 150°С (гсм) [18].



Вытяжные шкафы Вытяжные шкафы представляют собой укрытия с рабочим проемом, обеспечивающие максимальную локализацию вредностей, которые удаляются из шкафа вместе с воздухом. На их место из помещения через рабочий проем подтекает воздух, препятствующий прониканию вредных выделений в помещение. Шкафы можно применять при работе с мелкими деталями для закалочных ванн, при гальванической обработке металлов и окраске деталей, при покрытии изоляции лаком, над столами для обезжиривания деталей, при зарядке аккумуляторов и др.

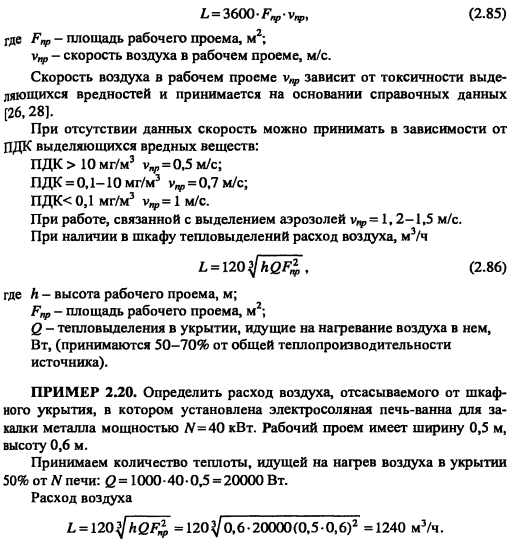

Вытяжные шкафы могут быть с верхним, нижним и комбинированным удалением воздуха. Расход воздуха, L, м3/ч, удаляемого от укрытия шкафного типа при отсутствии в нем тепловыделений

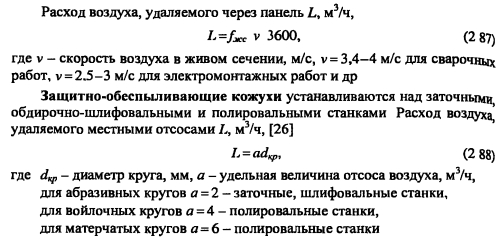

Панели равномерного всасывания применяют у тепловых источников и при сварочных работах на стационарных постах: столы сварщика, электромонтажника и пайщика, ванна для закалки в масле, вулканизация и др. Панели бывают односторонние и двухсторонние, размеры, мм: 600x645; 750x645; 900x645; соответственно площадь живого сечения, м2, 0,09; 0,11; 0,13 (для двухсторонних панелей в 2 раза больше). Ширина панели выбирается на 100-200 мм меньше ширины стола.


Бортовые отсосы

Бортовые отсосы получили широкое распространение в гальванических цехах, при обезжиривании и травлении металла, при антикоррозийных и декоративных покрытиях, к которым относятся процессы цинкования, хромирования, никелирования и др в результате этих процессов с поверхности ванн выделяются пары кислот, щелочей, а при цинковании, меднении, лагунировании и других видах покрытий - цианистый водород При свинцевании - фтористый водород

Воздухоприемная щель бортового отсоса может располагаться в вертикальной плоскости (обычные отсосы) или в горизонтальной (опрокинутые отсосы) Бортовые отсосы могут быть однобортовыми при ширине ванны менее 600 мм и двухбортовыми при ширине ванны более 600 мм Если длина ванны не превышает 1200 мм, то применяется сплошной бортовой отсос, при большей длине - секционный Длина секций от 500 до 1200 мм При ширине ванны более 1500 мм для эффективного улавливания вредных выделений применяется бортовой отсос с передувкой Для уменьшения количества удаляемого воздуха поверхность испарения может быть укрыта пеной или пластмассовыми шариками диаметром 10-12 мм

Местные отсосы от оборудования травильных цехов объединяют в отдельные системы В отдельные системы также выделяют группы местных отсосов от ванн обезжиривания органическими растворителями, ванн с цианистыми растворами и с процессами хромирования и никелирования Расчет бортовых отсосов сводится к определению объема удаляемого воздуха и выбора их конструкции Расход воздуха м3/ч, отсасываемый от нормализованных ванн через двухбортовые опрокинутые отсосы, определяется по формуле [26]

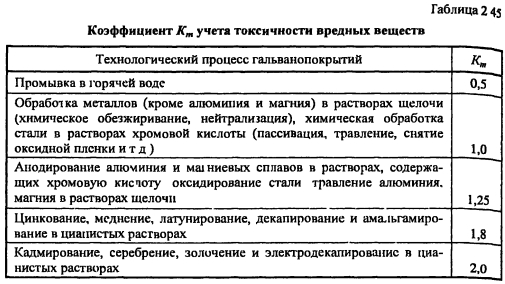

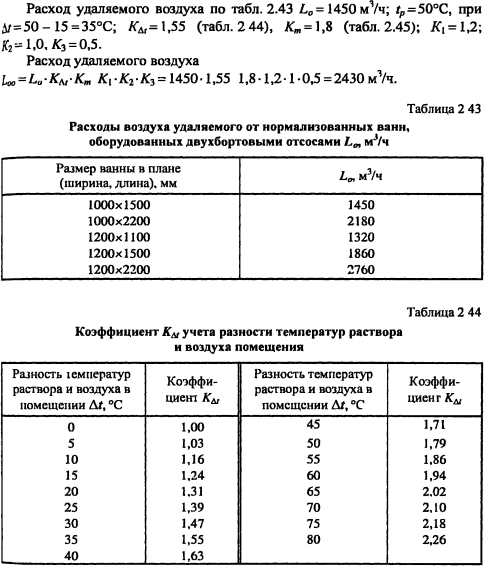

ПРИМЕР 2.21. Определить расход воздуха от нормализованной ванны цинкования (цианистый раствор) размером 1000x1500 мм с двухбортовым отсосом t6= 15°С Процесс идет с воздушным перемешиванием и укрытием поверхности испарения пеной



Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
