Определение расчетных расходов горячей воды и теплоты

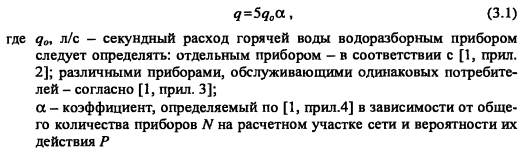

Максимальный секундный расход воды на расчетном участке сети, при гидравлическом расчете теплопроводов системы горячего водоснабжения определяем по формуле

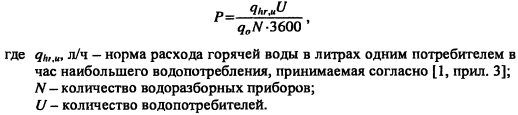

Вероятность действия санитарно-технических приборов на участках сети при одинаковых водопотребителях в здании без учета изменения U/N находим из выражения


Вероятность использования санитарно-технических приборов Phl для системы в целом определяем по формуле

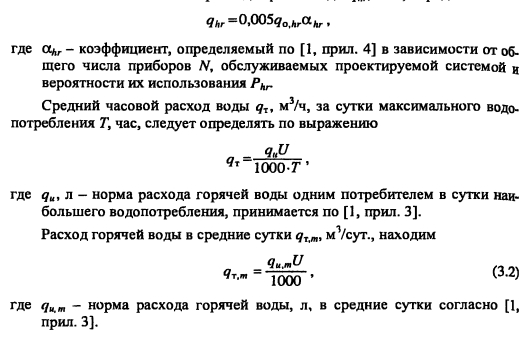

Максимальный часовой расход горячей воды qhn м3/ч, определяем


Расход горячей воды используют при выполнении техникоэкономических сравнений вариантов.

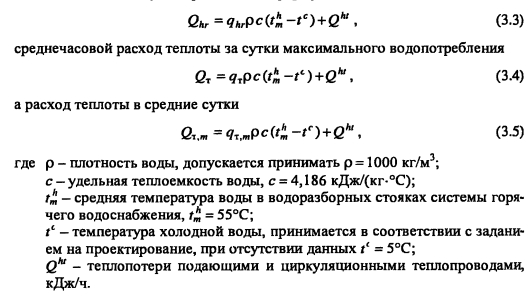

Максимальный часовой расход теплоты Qhn кДж/ч, системой горячего водоснабжения следует определять по формуле

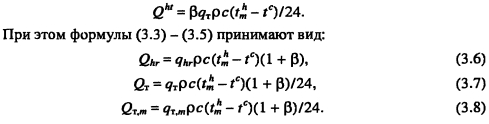

На начальном этапе проектирования систем горячего водоснабжения диаметры и длина теплопроводов еще неизвестны, поэтому точное определение потерь теплоты в них невозможно. Согласно 2, с. 15... 16], Qht оценивается ориентировочно, в долях (коэффициент (3) от расхода теплота на подогрев среднечасового расхода воды до нормативной температуры, т.е.


Значение 3 зависит от протяженности системы горячего водоснабжения и ее мощности. Для изолированных водоразборных стояков Р = 0,05-5-0,2, для неизолированных (3 = 0,1-5-0,3.

Максимальный часовой расход теплоты Qhr принимается при расчете площади поверхности теплообмена водоподогревателей; среднечасовой расход теплоты Qr - при определении необходимого запаса теплоты в аккумуляторе и при расчете потребления теплоты системой горячего водоснабжения, QTm - при технико-экономических расчетах.

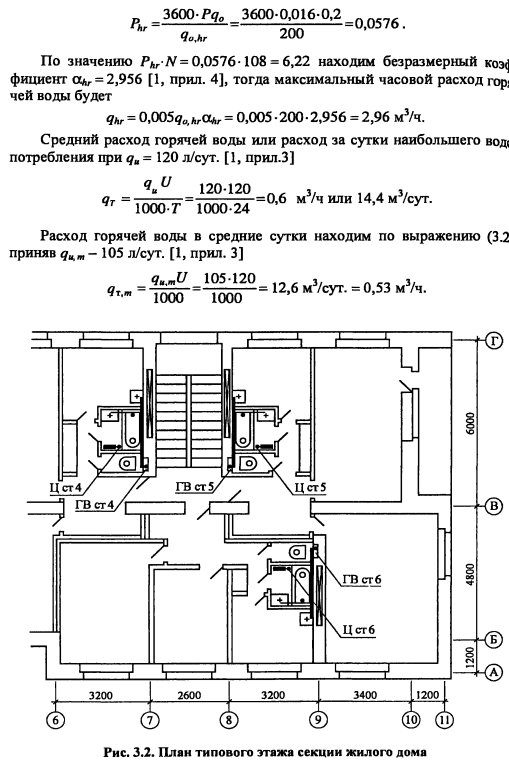

ПРИМЕР 3.1. Определить расчетные расходы воды и теплоты на горячее водоснабжение 36-квартирного 6-этажного жилого дома, состоящего из двух секций. Система горячего водоснабжения подключена к тепловым сетям по закрытой схеме. Приготовление горячей воды осуществляется в центральном тепловом пункте микрорайона (квартала). В каждой квартире установлена следующая водоразборная арматура: смеситель мойки на кухне, смеситель ванны и умывальника. План типового этажа секции здания приведен на рис. 3.2.

Решение Полагая, что в 3-комнатной квартире проживает 4 человека, а в 2-комнатной - 3, определяем общее число потребителей горячей воды


Вероятность использования санитар но-технических приборов в системе, принимая

Общее количество водоразборных приборов в здании N= 3 -36 = 108. Вероятность действия водоразборных приборов системы горячего водоснабжения определяем исходя из нормы расхода горячей воды на 1 человека в час наибольшего водопотребления qhriU = 10 л/ч [1, прил. 3] и секундного расхода воды одним прибором qa = 0,2 л/с [1, прил. 3]

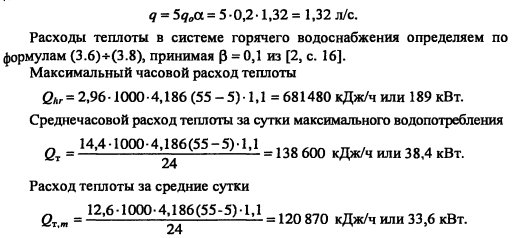

Для установления максимального секундного расхода воды в системе горячего водоснабжения при гидравлическом расчете находим предварительно по [1, прил. 4] безразмерный коэффициент а = 1,32, соответствующий произведению P-N = 0,016-108 = 1,73. Секундный расход горячей воды водоразборным прибором принимаем по [1].


Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
