Определение расчетного теплового потока и расхода теплоносителя для расчетного участка системы отопления, расчетной мощности системы водяного отопления

Значение расчетных теплопотерь здания QJd, полученное в результате расчета теплового баланса помещений здания, определяет общую тепловую нагрузку системы отопления. Однако следует помнить, что в зависимости от конструкции системы отопления имеют место дополнительные потери теплоты, которые необходимо учесть при определении окончательной мощности системы отопления. Например, если проектируется система водяного отопления, то дополнительные потери теплоты возникают через участки наружных ограждений, у которых установлены отопительные приборы, а также за счет теплопотерь от теплопроводов системы отопления, расположенных в неотапливаемых помещениях - подвале и чердаке. При воздушном отоплении дополнительные потери теплоты возникают через участки наружных ограждений, на которые могут настилаться приточные струи с повышенной температурой воздуха. При электрическом отоплении дополнительные потери теплоты практически отсутствуют. Нормами [4, Приложение М] допускается проектирование систем отопления с величиной дополнительных потерь теплоты не более 7% тепловой мощности системы отопления, то есть проектируемая тепловая мощность системы отопления должна быть не более. Проверка этого условия может быть выполнена только после конструирования и выполнения гидравлического и теплового расчетов системы отопления здания.

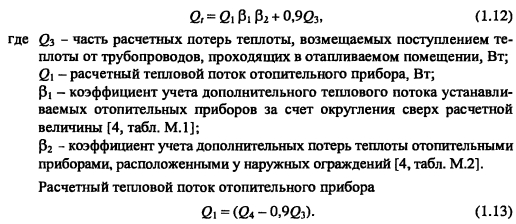

Тепловая расчетная нагрузка расчетного участка или стояка Q, системы отопления включает в себя дополнительные потери теплоты, которые задаются повышающими коэффициентами Pi и (32 на расчетный тепловой поток Qi отопительного прибора [4, Приложение М]. Расчетная тепловая нагрузка Q, участка теплопровода, подводящего теплоноситель к отопительному прибору системы водяного отопления, будет равна

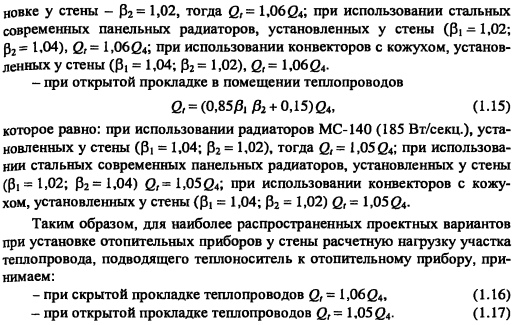

Если значениями Pi и р2 можно предварительно задаться для большинства проектируемых типов систем водяного отопления, то значение Q3 зависит от ряда конструктивных и геометрических параметров проектируемой системы отопления. Из практики проектирования можно отметить, что при скрытой прокладке в помещении теплопроводов насосной системы отопления (в штрабах, в полу) можно принять Q3 = 0, а при открытой величина Q3 составляет, что позволяет задаться, исключая таким образом вероятность необоснованного завышения расчетной нагрузки участка теплопровода. Тогда, с учетом вышеизложенного, выражение (1.12) преобразуется к расчетному виду:

- при скрытой прокладке в помещении теплопроводов

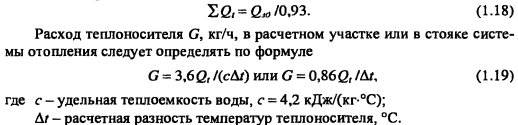

Дополнительные потери теплоты от теплопроводов системы отопления, расположенных в неотапливаемых помещениях, невозможно задать до выполнения гидравлического расчета системы отопления. Поэтому применяют косвенный способ учета данного фактора путем определения падения температуры в подающем магистральном теплопроводе. Учитывая последнее обстоятельство, а также соотношения (1.16), (1.17) и нормативное требование, расчетная мощность системы отопления определится из выражения:


Порядок выполнения расчетов отражен в последующих примерах расчета.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
