Определение расчетных температур в неотапливаемых помещениях

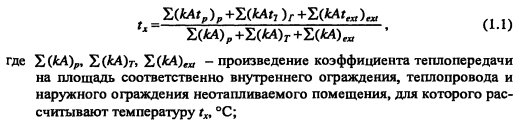

Для определения основных потерь теплоты через ограждающие конструкции, разделяющие отапливаемые и неотапливаемые помещения, применяют коэффициент учета положения наружной поверхности ограждения по отношению к наружному воздуху. Произведение коэффициента п на расчетную разность температур заменяет реальную разность между температурами воздуха в отапливаемом помещении tp и неотапливаемого помещения tx. Такое упрощение в расчетах приемлемо только в случае повторяющихся конструктивных решений, например, перекрытия чердачные с кровлей из рулонных материалов; перекрытия над холодными подвалами, сообщающимися с наружным воздухом. При современном разнообразии конструктивного утепления неотапливаемых объемов необходимо непосредственно определять температуру tx, °С, неотапливаемого помещения из анализа теплового баланса тепловых потоков через ограждения данного помещения по формуле


При конструировании утепления неотапливаемых объемов необходимо обеспечить соблюдение двух основных условий:

1. Расчетная температура в неотапливаемом подвале, где расположены большинство распределительных и сборных коллекторов сантехсистем, не должна быть ниже 2°С;

2. Перепад, между температурой внутреннего воздуха tp и температурой внутренней поверхности пола отапливаемого помещения над неотапливаемыми подвалами и подпольями не должен превышать 2°С.

Для выполнения первого условия необходимо при выполнении теплотехнических расчетов варьировать степенью утепления различных ограждений неотапливаемого помещения, либо использовать выражение (1.1), задавая tx = 2°С, для определения величины коэффициента теплопередачи внутреннего ограждения кр, Вт/(м2°С).

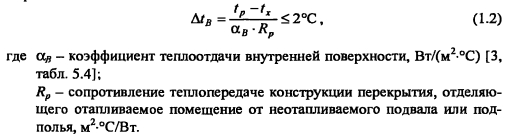

Проверка выполнения второго условия производится по следующему выражению


В случае несоблюдения условия ДtB < 2°С необходимо изменить задаваемое значение определить требуемую величину кр и повторить проверку по выражению (1.2).

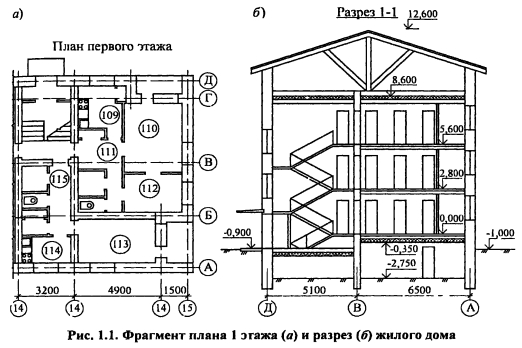

ПРИМЕР 1.1. Для трехэтажного двухсекционного жилого дома, фрагмент плана и разрез которого представлены на рис. 1.1, определить расчетную температуру tx в неотапливаемом подвале. Исходные данные: район строительства - Витебская область; ориентация главного фасада - на северо-запад (СЗ). Расчетная температура наружного воздуха для холодного периода года (параметр Б) text = -25°С [4, табл. ЕЛ].

Определяем дополнительные данные, необходимые для расчета. Сопротивление теплопередаче: двойное остекление в деревянных спаренных переплетах - R0l) = 0,39 м2 оС/Вт (к,м = 1/0,39 = 2,56 Вт/(м2-°С)) [3, табл Г.1], наружная стена подвала, состоящая из бетонных фундаментных блоков


На основании плана и разреза здания определяем площади поверхностей соответствующих ограждений подвала. Схема расположения ограждений показана на фрагменте разреза подвала (рис. 1.2).

В результате анализа плана и разреза подвала определены соответствующие площади ограждений: общая площадь окон подвала Аоо = 5,2 м2; наружная утепленная стена подвала АН( - 61,8 м2; утепленные стены на груше I зоны Ал = 65,8 м2; неутепленные стены и полы на грунте I зоны Лс = 145,6 м2; то же II зоны Ас= 173 м2; то же III зоны Ас = 92 м2; то же IV зоны Ас = 55 м2; перекрытие над неотапливаемым подвалом АПц = 344 м2.

Сопротивление теплопередаче перекрытия над неотапливаемым подвалом Rnu следует определять по расчету, обеспечивая перепад между температурами пола и воздуха помещения первого этажа не более 2°С [3, табл. 5.1], при этом температура в неотапливаемом подвале не должна быть ниже 2°С. Поэтому, задаваясь tx = 2°С, по формуле (1.1) имеем:


т е. принятые проектные решения удовлетворяют нормативным требованиям

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
