Определение расходов воды и гидравлический расчет сети при аварийных режимах
Согласно [4] в тепловых сетях должно предусматриваться резервирование подачи теплоты потребителям за счет совместной работы источников теплоты, а также устройства перемычек между тепловыми сетями смежных магистралей.
ПРИМЕР 4.10. Определить потери давления в двухтрубной тепловой сети (рис. 4.6 и 4.7) при аварийном режиме на участке 3. Расходы воды и диаметры теплопроводов при нормальном режиме принять из гидравлического расчета примера 4.7. Расчетная температура наружного воздуха для отопления /о=-50°С.

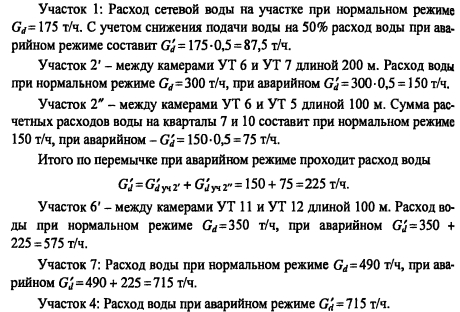

Решение. При аварии на участке 3 задвижки по основной магистрали в УТ 2 и УТ 5 закрываются и открываются на перемычке в УТ 12 и УТ 6. Сетевая вода к кварталам 7-12 подается через перемычку. Резервный расход воды определяется в зависимости от расчетной температуры наружного воздуха для проектирования отопления и диаметров теплопроводов [4, п. 3.1, табл. 1].

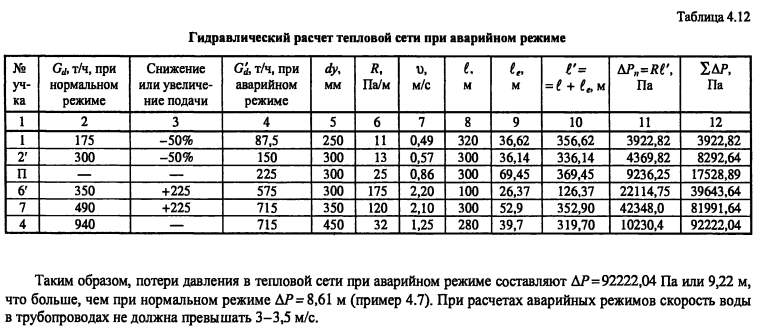

Гидравлический расчет сети при аварийном режиме сведен в таблицу 4.12.
Для подачи теплоносителя потребителям в аварийных режимах необходимо предусмотреть в источнике теплоты специальную группу насосов.
