Организация воздухообмена в помещениях, расчет количества и размещение вентиляционных каналов на планах здания

Эффективность общеобменной вентиляции в значительной степени зависит от способа и равномерности раздачи приточного воздуха в помещении и удаления отработавшего. Наилучшим вариантом организации воздухообмена является такой, при котором в помещении нет застойных зон. Это достигается равномерным размещением приточных и вытяжных каналов раздельно в противоположных стенах. При необходимости размещения каналов в плоскости одной стены желательно проектировать их максимально удаленными друг от друга.

Для увеличения расчетной «рабочей разности температур воздуха», подаваемого в помещение, выпуск приточного воздуха следует осуществлять на отметке 2,5 м и выше от уровня пола. Вытяжные каналы открываются на расстоянии 0,5 м и ниже плоскости потолка.

Вентиляционные вертикальные каналы (размерами 140x140 мм, 140x270 мм) можно размещать во внутренних кирпичных стенах здания.

Приставные вентиляционные каналы в помещениях могут выполняться из плит гипсошлаковых, шлакобетонных, гипсоволокнистых, пеноглинистых и пеностеклянных, а также из асбестоцементных готовых изделий и других материалов. Размеры поперечных сечений воздуховодов из различных материалов принимают на основании данных заводов-изготовителей.

Площадь поперечного сечения каналов, воздуховодов, живого сечения воздухораспределителей, м2

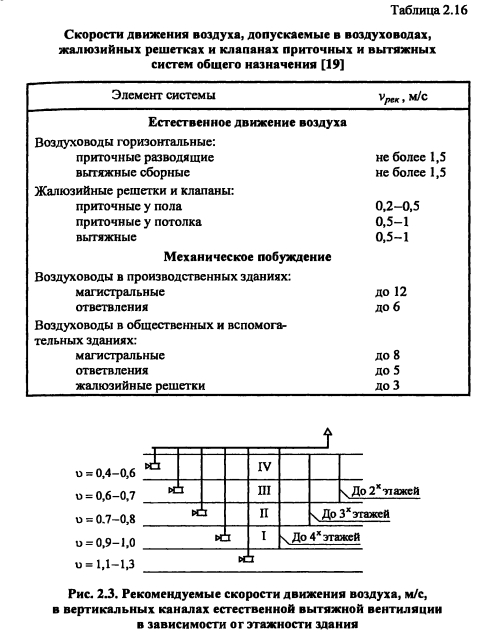

Рекомендуемые значения скорости приведены в табл. 2.16.

В зависимости от этажности здания в каналах соответствующих этажей при естественном побуждении движения воздуха значения скоростей принимают по схеме, приведенной на рис. 2 3.


ПРИМЕР 2.11. Рассчитать площадь сечения вертикальных каналов и жалюзийных решеток, устанавливаемых на них, для помещений больницы (пример 2.10). Здание двухэтажное, кирпичное, с чердаком и подвалом.

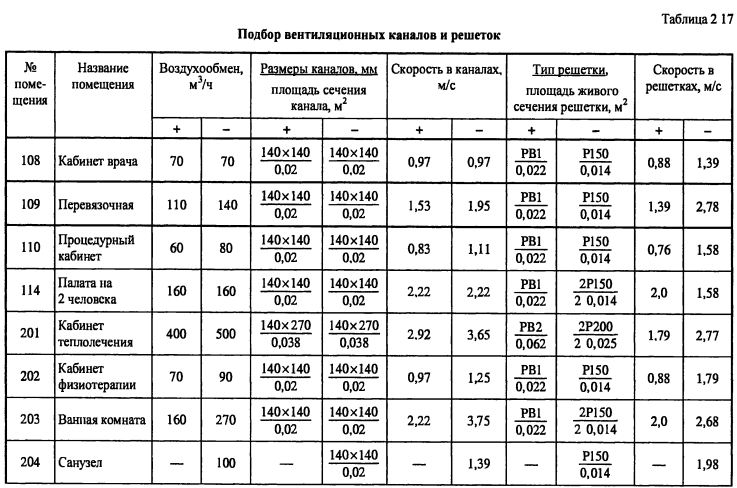

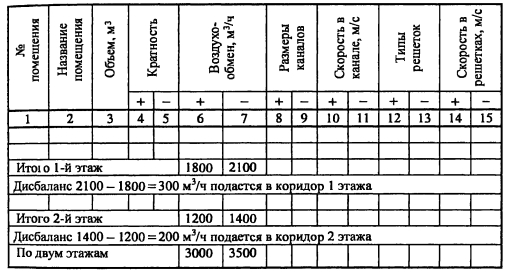

Расчет производим по формулам (2.28-2.30). Результаты расчетов сводим в табл. 2.17.

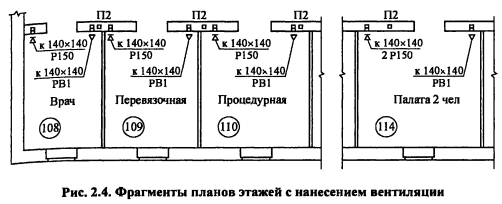

Вентиляционные каналы проектируются во внутренних кирпичных стенах. Примерное размещение приточных и вытяжных каналов приведено на рис. 2.4.



При размещении каналов на планах этажей соблюдается их строго вертикальное положение. Разноименные каналы в помещении желательно располагаются на возможно большем расстоянии друг от друга.

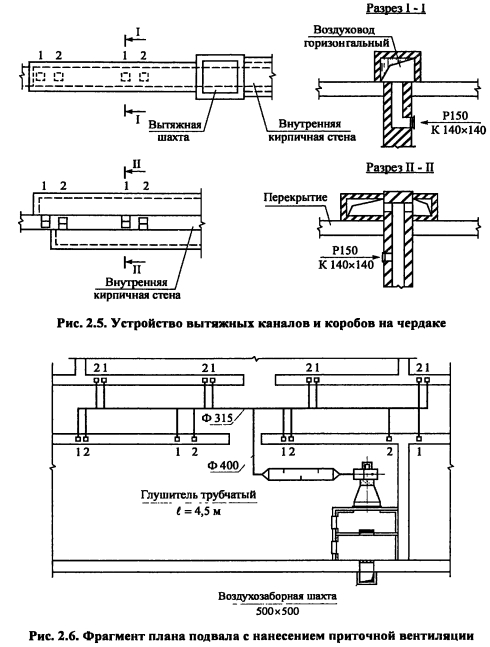

На рис 2.5, 2.6 показано размещение каналов приточно-вытяжной вентиляции в помещениях здания, а также на чердаке и в подвале.


При размещении вентиляционных каналов на планах необходимо соблюдать следующие требования.

1. Максимальное расстояние между одноименными кирпичными каналами - 140 мм, между разноименными (приток-вытяжка) - 270 мм, между каналом и дверным проемом - 410 мм.

2 Не размещать каналы в местах пересечения капитальных степ

3 Вытяжные каналы из помещений выводить на чердак самостоятельно без отступлений в плане

При наличии подвальных и чердачных помещений в здании приточные камеры, как правило, размещаются в подвале, вытяжные камеры и шахты - на чердаке В этом случае все вертикальные каналы, нанесенные на плане подвала, объединяются магистральным воздуховодом, уточняется место расположения приточной камеры и воздухозаборной шахты Воздухозаборная шахта и приточная камера обычно располагаются со стороны дворового фасада При этом приточную камеру, как источник шума, нужно размещать под помещениями, у которых уровень звука по шкале А [18] имеет максимальную величину Низ отверстия приемного устройства приточной камеры должен быть на 2 м выше уровня земли и не менее на 1 м выше уровня устойчивою снежного покрова [2] Пример компоновки камеры, воздухо- забора и каналов приточной системы вентиляции приведен на рис 2 6

На плане чердака все вытяжные каналы объединяются сборными воздуховодами, которые подводят либо к вытяжной шахте (при естественной вытяжке), либо к вентилятору (при механической вытяжке) При объединении каналов в приточные и вытяжные системы необходимо руководствоваться требованиями соответствующих нормативных документов Сборные каналы на чердаке должны быть утепленными Поэтому их выполняют из пустотелых гипсошлаковых, шлакобетонных плит, либо из пепоглинистых и пеностеклянных

Радиус действия установки с естественной тягой не должен быть более 10 м, а с механической - не более 50 м (расстояние от наиболее удаленного вертикального канала до центра вытяжной системы) по направлению движения воздуха

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
