Особенности конструирования и расчета системы теплоснабжения калориферов

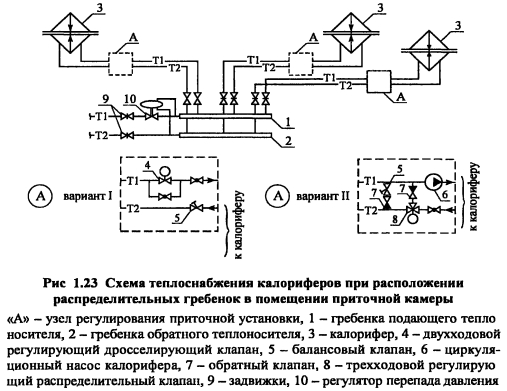

Гидравлический расчет системы теплоснабжения калориферов выполняется исходя из суммарной расчетной тепловой нагрузки всех калориферов вентиляционных установок. Реальный же гидравлический режим работы системы непредсказуем, т.к. зависит от режимов автоматического регулирования каждой установки, в результате чего на теплопроводах и распределительных гребенках возникают значительные колебания перепада давления. Возможны различные конструктивные решения, учитывающие указанные явления. На рис. 1.23 показан вариант конструктивного решения системы теплоснабжения, обеспечивающий гидравлически независимый режим работы калориферов с различными вариантами решения узла регулирования «А». При расположении установок в едином помещении венткамеры следует совмещать гребенки, располагая их друг над другом, что упрощает их обслуживание, позволяет при необходимости встроить индивидуальные счетчики коммерческого учета теплоты как обязательный элемент формирования систем воздушного отопления, обслуживающих различных пользователей в пределах одного здания. При такой конструкции гребенок проще монтируется автоматизация ввода, например регулятор перепада давления 10.
Из двух вариантов узла регулирования «А» рекомендуем применять вариант II, обеспечивающий «качественное регулирование» мощности калорифера без изменения расхода воды через калорифер. При варианте осуществляется «количественное регулирование» путем дросселирования расхода теплоносителя При этом в условиях отрицательных температур наружного воздуха в случае значительного снижения скорости теплоносителя в калорифере может произойти его «замораживание»
Комплектация узлов «А» может производится при проектировании путем подбора клапанов по их требуемой пропускной способности ку, либо путем использования готовых унифицированных узлов, которыми изготовитель поставщик может укомплектовать приточную установку
