Особенности теплового и гидравлического расчета систем напольного отопления

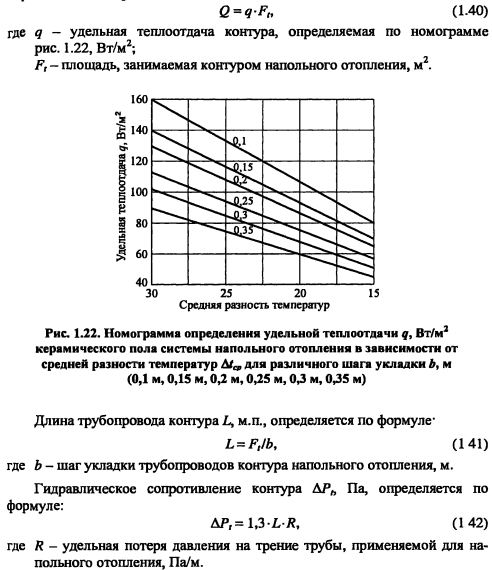

Особенности конструирования напольного отопления частично описаны в разделе 1.4.5. Наиболее распространенными в использовании являются керамические полы напольного отопления, для которых на рис. 1.22 приведена номограмма теплового расчета. Из-за тепловой инерционности напольного отопления и связанного с этим значительного запаздывания в регулировании, рекомендуем применять напольное отопление комплексно с радиаторным, разделяя между ними тепловую нагрузку помещения.

Средняя разность температур определяется из выражения:


Рекомендуется принимать следующие расчетные параметры tz!t0\ 55/45, 50/40, 45/35,40/30°С. Тепловой поток контура Q, Вт, напольного отопления определится из выражения:


ПРИМЕР 1.9. Для контура напольного отопления керамического пола определить тепловой поток и гидравлическое сопротивление. Исходные данные площадь контура F, - 24 м2; расчетные параметры теплоносителя в контуре 45/35°С; расчетная температура воздуха tp = 20°С, трубы металлополимерные 018x2 мм укладываются с шагом 0,25 м.

По номограмме рис. 1.22 для Atcp = (45 + 35)/2 - 20 = 20°С при шаге 0,25 м получаем удельную теплоотдачу q = 16 Вт/м2. Тепловой поток контура из выражения (1.40) равен: Q = 76-24 = 1824 Вт.

Длина трубопровода контура, определяемая по формуле (1.41), равна: L = 24/0,25 = 96 м.п. Удельная потеря давления на трение металлопластиковой трубы 018x2 мм при расходе теплоносителя G = 0,86-1824/10 = 157 кг/ч R = 0,090 кПа/м.п.(Приложение 2.1). Гидравлическое сопротивление контура определяется по формуле (1.42): АР = 1,3-96-0,090 = 11,2 кПа.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
