Подбор основного оборудования теплоподготовительной установки источника теплоты

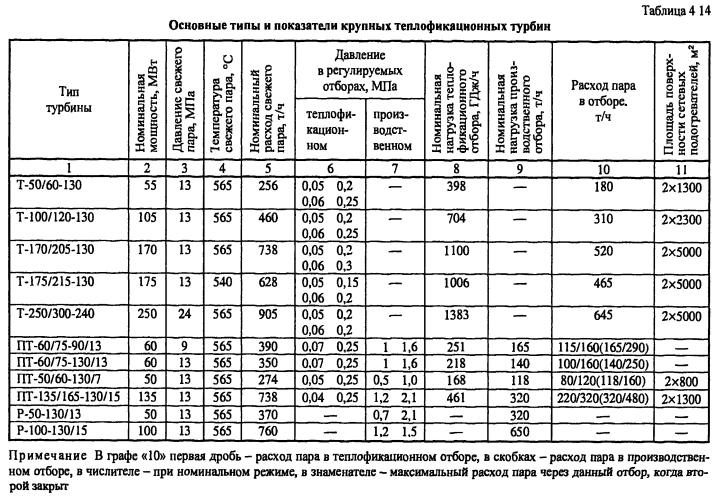

Для обеспечения отопительно-вентиляционной нагрузки, а также нагрузки горячего водоснабжения на современных ТЭЦ устанавливают конденсационные турбины с отопительным отбором типа Т (табл. 4.14). Эти турбины могут использоваться одновременно и для обеспечения технологической нагрузки, когда теплоносителем является вода. Если для технологических целей требуется теплоноситель пар, могут быть приняты конденсационные турбины ПТ с одним регулируемым производственным и одним или двумя теплофикационными отборами пара (один из них регулируемый). Пар из производственного отбора используется только для технологических целей, из теплофикационных - для подогрева сетевой воды.
Все конденсационные турбины типа Т и ПТ (кроме ПТ-60) укомплектованы двумя горизонтальными подогревателями ПСГ (верхняя и нижняя ступени подогрева). Подогревательная установка сетевой воды в данном случае состоит из четырех ступеней подогрева: встроенного в конденсатор теплофикационного пучка, подогревателей нижней и верхней ступеней и пикового котла. Теплофикационный пучок конденсатора чаще всего используют для предварительного нагрева подпиточной воды при открытых системах теплоснабжения и сетевой воды при закрытых системах.
В качестве пиковых котлов применяют водогрейные котлы ПТВМ или КВГМ, устанавливаемые на территории станции или в тепловом районе
Конденсационные турбины ПТ-60 поставляются без подогревателей сетевой воды При применении подобных турбин могут быть использованы водоподогреватели типа БО, БП или ПСВ В таком случае подогревательная установка состоит из основных и пиковых подогревателей, для предварительного нагрева сетевой воды могут использоваться охладители конденсата

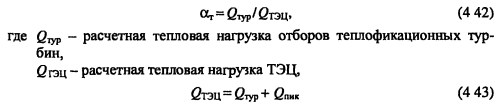

Оптимальный при постоянной технологической нагрузке равен 0,7- 0,8; при сезонной тепловой нагрузке для ТЭЦ высокого давления - 0,5-0,7 среднего давления - 0,4-0,5 [7].
По находят количество теплофикационных турбин (по номинальной нагрузке теплофикационных отборов). Для покрытия производственной нагрузки определяют число турбин типа ПТ и Р (по номинальной нагрузке производственного отбора) [табл. 4.14].

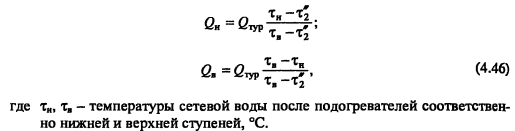

На годовом графике продолжительности тепловой нагрузки показывается базовая и пиковая части тепловой нагрузки ТЭЦ. С помощью этого графика находят температуру наружного воздуха, при которой включаются в работу пиковые котлы, а также число часов работы пикового источника теплоты в течение отопительного периода. Далее производят распределение тепловой нагрузки Q. между подогревателями нижней и верхней ступеней:
Так как в подогреватели нижней и верхней ступеней поступает пар из регулируемых отборов турбин с давлением 0,05 -0,25 МПа, сетевую воду можно нагревать до температуры 115-118°С. До расчетной температуры сетевая вода нагревается в пиковых котлах. Температуру нагрева воды после подогревателей нижней и верхней ступеней можно принимать по температуре насыщения пара из отборов турбин, учитывая недогрев в подогревателях нижней 5-7°С и верхней 8-15°С ступеней.
Температура сетевой воды на входе в подогреватель нижней ступени т2 отличается от температуры воды в обратном теплопроводе у станции %2т ввиду добавки подпиточной воды, а также за счет предварительного нагрева в теплофикационном пучке конденсатора. Для закрытых систем теплоснабжения
Для открытых систем теплоснабжения при предварительном нагреве подпиточной воды в теплофикационном пучке конденсатора
Более точное значение т2 при предварительном нагреве сетевой или подпиточной воды в теплофикационном пучке конденсатора можно определить только тепловым расчетом.
Зная теплопроизводительность подогревателей нижней и верхней ступеней и расход сетевой воды, производят поверочный расчет водоподогревателей, заключающийся в определении коэффициентов теплопередачи, гидравлического сопротивления всей установки, а также расхода пара из [ отборов турбины для нагрева сетевой воды [3, с. 114-122].
Если подогревательная установка ТЭЦ укомплектована водоподогревателями типа БО, БП или ПСВ, производится полный тепловой и гидравлический расчет основных и пиковых подогревателей, а также охладителей конденсата, в задачу которого входит определение требуемой площади поверхности нагрева охладителей конденсата, основных и пиковых подогревателей, выбор их количества, а также расчет гидравлического сопротивления проходу сетевой воды [3, с. 114-122]. Количество пиковых котлов определяется исходя из суммарной пиковой тепловой нагрузки.

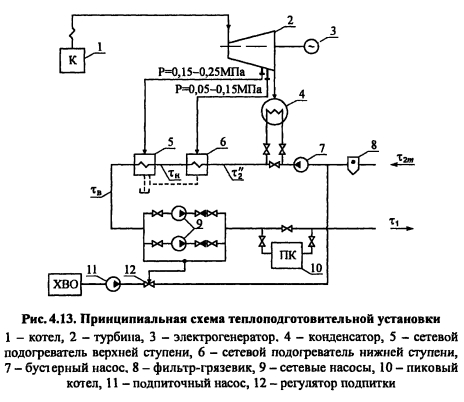

В расчетно-пояснительной записке приводится принципиальная схема теплоподготовительной установки ТЭЦ с описанием принципа работы и обоснованием выбора теплотехнического оборудования.
Требуемый напор сетевых насосов Ни при суммарных расчетных расходах сетевой воды складывается из потерь напора в водоподогревательной установке источника теплоты и пиковой котельной АНпу, суммарных потерь напора в подающем и обратном теплопроводах тепловой сети (от источника теплоты до наиболее удаленного потребителя) AHt to, и потерь напора в ЦТП или у абонента Яаб:
Потери напора у абонента зависят от схемы включения абонентских установок [7, с. 163-164], [4, п. 5.24].
Напор сетевых насосов для летнего периода
Требуемый напор подкачивающих насосов определяется по пьезометрическому графику, смесительных - по наибольшему перепаду давления в подающем и обратном теплопроводах в месте установки насосов. Расчетная подача насосов принимается в зависимости от назначения, условий работы, типа системы теплоснабжения по [4, п.5.18-5.22].
Подбор сетевых и других насосов производится по их характеристикам [2, рис. 2.12-2.78]. По принятому напору и расчетной подаче определяют количество параллельно или последовательно работающих насосов, при этом минимальное количество устанавливаемых насосов принимают по [4, п. 5.23]. При соответствующем обосновании допускается предусматривать установку отдельных групп сетевых и подпиточных насосов для отопительного и летнего периодов.
Для расчетных режимов (зимнего и летнего) строятся характеристики совместной работы насосов и сети [7, с. 169-170].

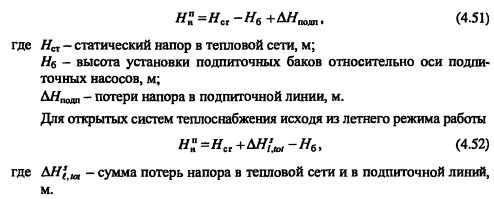

Требуемый напор подпиточных насосов устанавливается исходя из необходимости поддержания определенного статического напора в тепловой сети. Для закрытых систем
Принятый напор подпиточных насосов должен проверяться для условий работы в отопительный и летний периоды года.
Подача подпиточных насосов для закрытых систем теплоснабжения определяется из условий восполнения утечки воды, принимаемой равной 0,75% объема воды в теплопроводах теплосети, а также присоединенных к ним системах отопления и вентиляции зданий. Кроме того, должна предусматриваться аварийная подпитка водопроводной водой в размере до 2% объема воды в теплопроводах и системах отопления и вентиляции зданий.
Подача подпиточных насосов для открытых систем теплоснабжения составляет 0,75% объема воды в теплосети, системах отопления, вентиляции и горячего водоснабжения плюс максимальный часовой расход воды на горячее водоснабжение [4, п. 5.22], [9, с. 183]. Объем воды в теплопроводах и местных системах определяется по [7, с. 163], [9, с. 183]. Количество подпиточных насосов в закрытых системах принимают не менее двух, в открытых - не менее трех, один из которых резервный.
