Подбор циркуляционного насоса системы водяного отопления

Для подбора циркуляционного насоса необходимо определить требуемые его подачу V м3/ч и напор . Подача насоса соответствует расчетному расходу в системе отопления. Требуемый напор определяется суммой составляющих потерь давления в циркуляционном кольце - потерь давления участков основного циркуляционного кольца, потерь в теплообменнике со стороны вторичного теплоносителя, сопротивления фильтра и сопротивления обратного клапана:


В существующей практике применяются как правило циркуляционные насосы с «мокрым ротором» с постоянной скоростью вращения (3..4 ступени скоростей), а также с электронным управление скорости вращения по перепаду давления на насосе. Наиболее широко применяют первый вид насосов. Второй вид применяют при необходимости регулирования перепада давления в системе отопления. Для однотрубной системы отопления, в которой индивидуальное регулирование осуществляется перераспределением потоков в обвязке отопительного прибора с помощью трехходового термостатического клапана без изменения расхода в стояке и в системе отопления (рис. 1.15, узел «А»), рекомендуется принимать насос с постоянной скоростью вращения. Для двухтрубной системы отопления, в которой индивидуальное регулирование осуществляется дросселированием потока с помощью двухходового термостатического радиаторного клапана с изменения расхода в стояке и в системе отопления (рис. 1.16), рекомендуется принимать насос с электронным управлением скорости вращения. Для систем небольшой мощности можно также применять насос с постоянной скоростью вращения с перепускным клапаном на байпасе.

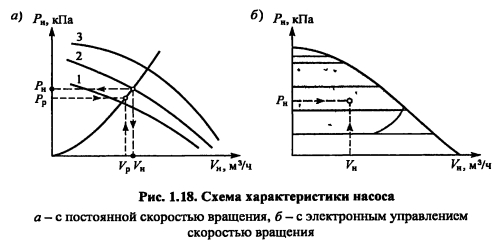

Выбор насоса осуществляют графически по его характеристике либо с помощью электронных программ производителя. Схема характеристики насоса с постоянной скоростью вращения показана на рис. 1.18 а, ас электронным управлением скоростью вращения - на рис. 1.186.


В первом случае (рис. 1.18 а) выбор насоса осуществляют по расчетным величинам Рр и Vp, полученным в результате гидравлического расчета системы отопления и подбора оборудования теплового пункта. Графически определяют расчетную точку и характеристику системы, затем по направлению характеристики системы определяют ступень вращения насоса и его проектные характеристики Р» и VH.

Во втором случае (рис. 1.186) при выборе насоса достаточно по расчетным величинам Рр и Vp, полученным в результате гидравлического расчета системы отопления, подобрать такой насос, чтобы рабочая расчетная точка находилась где-то в середине рабочего диапазона характеристики подачи насоса.

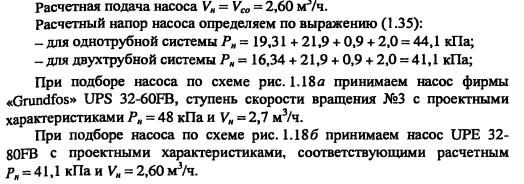

ПРИМЕР 1.7. Подберем циркуляционные насосы для однотрубной и двухтрубной систем отопления на основании результатов предыдущих примеров.


Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
