Определение расчетных тепловых нагрузок района города. Построение графиков расхода теплоты

Расчетные расходы теплоты на отопление, вентиляцию и горячее водоснабжение определяют для каждого квартала города по укрупненным показателям, согласно [4, п. 2.4].

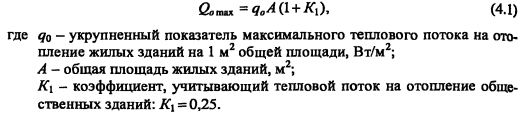

Максимальный тепловой поток, Вт, на отопление жилых и общественных зданий

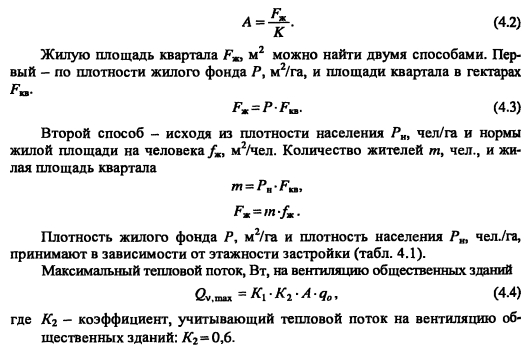

Общую площадь жилых зданий А, м2, определяют, исходя из жилой площади FJK и безразмерного планировочного коэффициента квартиры К, который принимается равным 0,7 [10, стр. 10]



Определяя расчетный расход теплоты для района города, учитывают, что при транспорте теплоносителя происходят потери теплоты в окружающую среду, которые принимаются равными 5% тепловой нагрузки. Поэтому суммарные расходы теплоты на отопление, вентиляцию и горячее водоснабжение умножают на коэффициент 1,05.

График годового расхода теплоты по продолжительности стояния температур наружного воздуха строится на основании графика суммарных часовых расходов теплоты и состоит из двух частей: правой - графика зависимости суммарных часовых расходов теплоты от температуры наружного воздуха и левой - годового графика расхода теплоты. На последнем до оси ординат откладывается расход теплоты, по оси абсцисс - число часов стояния температур наружного воздуха, которое за отопительный период для заданного города определяют по [2, табл. 1.3; 5; 7, прил. 3].

В летний период нагрузки на отопление и вентиляцию отсутствуют, остается только тепловая нагрузка на горячее водоснабжение, часовой расход которой определяют по формуле (4.13). Продолжительность летнего периода составляет (8400 - п0) час.

Площадь, ограниченная осями координат и кривой расхода теплоты, представляет собой годовой расход теплоты районом города.

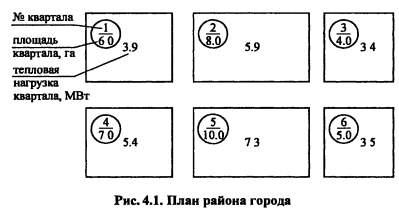

ПРИМЕР 4.1. Определить расчетные расходы теплоты на отопление, вентиляцию и горячее водоснабжение района города, включающего шесть кварталов (рис. 4.1). Расчетная температура наружного воздуха f0=-25°C.

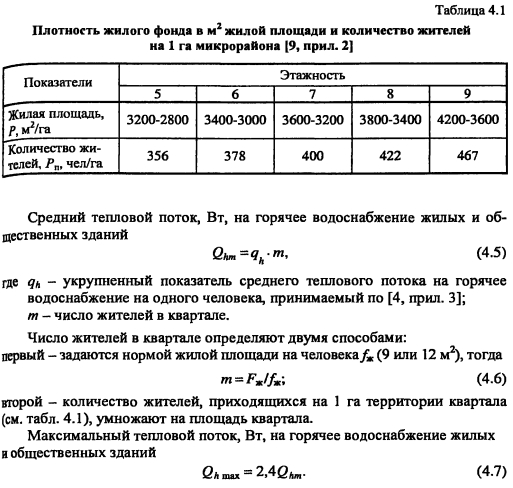

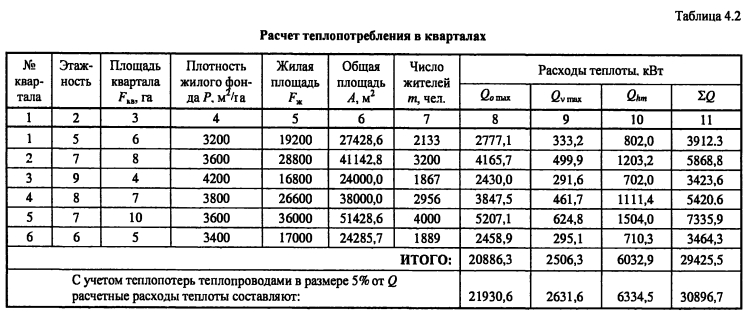

Решение. Расчет теплопотребления сводим в табл. 4.2. В графы 1, 2, 3 таблицы заносим соответственно номер, этажность и площадь квартала в гектарах. Плотность жилого фонда Р, м2/га, (графа 4) находим по табл. 4.1 в зависимости от этажности застройки. Тогда жилая площадь зданий квартала № 1 (графа 5)



Приняв безразмерный планировочный коэффициент квартиры К =0,7 находим общую площадь жилых зданий квартала № 1 (графа 6)


Принимая по [4, прил. 2] укрупненный показатель максимального теплового потока на отопление жилых зданий <70 = 81 Вт/м2, по формуле (4.1) находим расчетный расход теплоты на отопление жилых и общественных зданий квартала № 1 (графа 8)


Максимальный тепловой поток на вентиляцию общественных зданий квартала № 1 (графа 9) определяем по формуле (4.4)


Принимая норму расхода воды на горячее водоснабжение в сутки на 1 человека 105 л/сут по [4, прил. 3] находим укрупненный показатель среднего теплового потока на горячее водоснабжение qh = 376 Вт/чел.

Средний тепловой поток на горячее водоснабжение жилых и общественных зданий квартала № 1 (графа 10)


Суммарное теплопотребление квартала № 1 (графа 11) складывается из расходов теплоты на отопление, вентиляцию и горячее водоснабжение.

Расчет теплопотребления для остальных кварталов производят аналогично.

ПРИМЕР 4.3. Построить график годового расхода геплоты по продолжительности стояния температур наружного воздуха для жилого района города График суммарного часового расхода теплоты и климатологические данные взять из примера 4 2

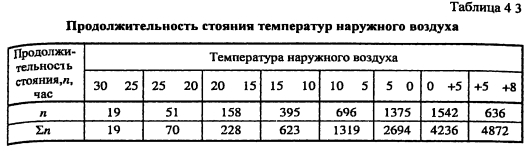

Решение По [2, табл 1 3] находим продолжительность отопительного периода для г Минска п0 = 203 сут-4872 ч, продолжительность стояния температур наружного воздуха в часах с интервалом 5°С в течение отопительного периода Данные сводят в табл 4 3


График годовой тепловой нагрузки строим на основании графика суммарных часовых расходов теплоты, располагая его справа, а в левой части, в координатах Q-п,- график годового расхода теплоты (см рис 4 2)

Для построения графина годовой тепловой нагрузки из точек на оси абсцисс графика часового расхода теплоты, соответствующих температурам +8, 0, -5, -10, -15, -20, -25°С, восстанавливаем перпендикуляры до 1 пересечения с линией суммарного расхода теплоты 20 Из полученных точек проводим горизонтальные прямые до пересечения с перпендикулярами, восстановленными к оси абсцисс из точек, соответствующих продолжительности стояния перечисленных температур наружного воздуха , Соединив найденные точки, получим искомый график годового расхода теплоты за отопительный период

В летний период (диапазон продолжительности стояния от 4872 до 8400 час) тепловые нагрузки на отопление и вентиляцию отсутствуют, нагрузка на горячее водоснабжение согласно формуле (4 13) составит


Поскольку QL в летний период не зависит от проводим горизонтальную прямую до пересечения с ординатой, соответствующей общему расчетному числу часов работы тепловой сети в году п = 8400 ч

Площадь, ограниченная осями координат, и полученной кривой расхода теплоты, представляет собой годовой расход теплоты в районе города

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
