Расчет и построение графиков расхода теплоты

Для построения графика расхода теплоты по часам суток в координатах количество теплоты - часы суток при отсутствии конкретных данных о расходах теплоты в отдельные часы можно использовать безразмерный график, т.е. график расхода воды по часам суток в процентах от среднего расхода qT. При этом необходимо учитывать, что расход теплоты 0Т, рассчитанный по формуле (3.7), соответствует 100% расхода воды по безразмерному графику.

На основании графика расхода теплоты по часам суток строят интегральный график поданного и израсходованного количества теплоты.

Каждая его ордината выражает суммарный расход теплоты от условного начала отсчета, например, от 0 часов, до рассматриваемого момента. Максимальная ордината равна суточному расходу теплоты. Максимальная разность поданного и израсходованного количества теплоты (кДж) на графике показывает запас теплоты в аккумуляторе. При построении интегрального графика необходимо применять методику, изложенную в [5, с. 74, 75].

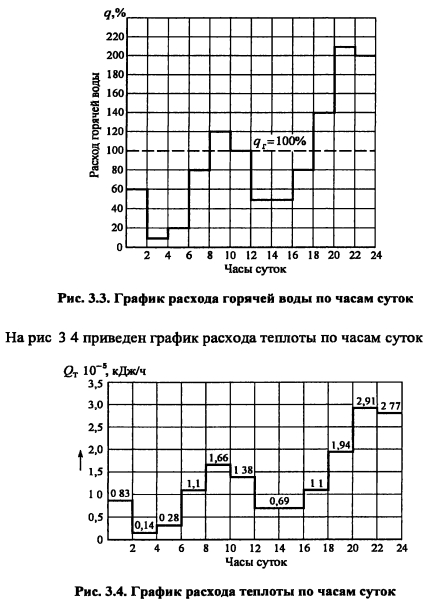

ПРИМЕР 3.2. На основании безразмерного графика расхода горячей воды (рис. 3.3) построить график расхода теплоты по часам суток. Среднечасовой расход теплоты QT = 138 600 кДж/ч.

Решение. На основании графика определяем расход теплоты по часам суток. Например, с 0 до 2 ч. расход теплоты составляет 60% среднечасового расхода, т.е. 138 600-0,6 = 0,83-105 кДж/ч.


ПРИМЕР 3.3. Используя данные графика расхода теплоты по часам суток, построить интегральный график потребления и подачи теплоты

Решение От 0 до 2 ч потребление теплоты системой горячего водоснабжения составляет 0,83 105 2 = 1,66 105 кДж, с 0 до 4 ч 1,6 105 + + 0,14 105 2 = 1,94 105 кДж, с 0 до 6 ч - 1,94 105 + 0,28 105 2 = 2,5 105 кДж и так до 24 ч

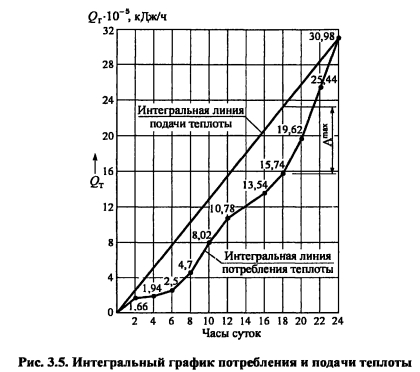

На рис. 3.5 в координатах количество теплоты - часы суток откладываем суммарное потребление теплоты от 0 часов до определенного момента времени (2,4,..., 22,24 ч.).


Точки соединяем ломаной линией. Получим интегральную линию потребления теплоты. Интегральная линия подачи теплоты в течение суток представлена на рис. 3.5 прямой линией.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
