Проектирование


Расчет поступлений теплоты, влаги и вредных веществ в помещения

Основными вредными выделениями, которые поступают в помещение, являются избыточная теплота, влага и вредные вещества.

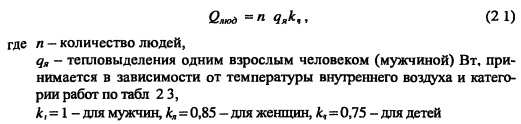

Избыточная теплота (избытки явной теплоты) - остаточное количество явной теплоты (за вычетом теплопотерь), поступающей в помещение при расчетных параметрах наружного воздуха после осуществления всех технологических мероприятий по их уменьшению (тепловой изоляции оборудования, трубопроводов и пр.). Помещения с избытками явной теплоты более 23 Вт/м2 называют помещениями со значительными избытками явной теплоты и относят к категории горячих цехов Избыточная теплота определяется как сумма теплопоступлений от людей, искусственного освещения, электродвигателей, нагретого оборудования, остывающих материалов, через заполнения световых проемов, через массивные ограждающие конструкции и др Теплопоступления от людей зависят от выделяемой людьми энергии при работе (категории работ) и температуры окружающего воздуха в помещении



ПРИМЕР. 2.3. Определить теплопоступления от людей (мужчин) в зале заседаний на 50 мест, находящемся в административно-бытовом корпусе Здание находится в г Минске

Для холодного периода и переходных условий Qn = 50 102 1 = 5100 Вт Для теплого периода (2Л = 50 66 1 = 3300 Вт

При выполнении курсового проекта удобно представлять расчеты в виде таблиц и выполнять их с помощью программы Microsoft Excel Расчет теплопоступлений от людей приведен в табл 2 4

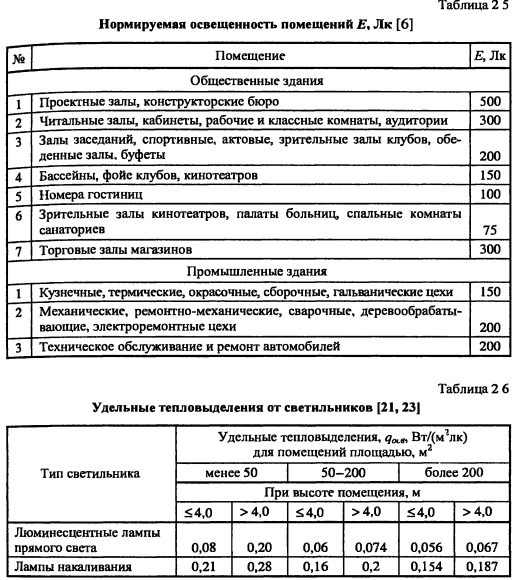

Тепловыделении от искусственного освещения.

Тепловыделения от источников искусственного освещения, если пренебречь частью энергии, нагревающей конструкции и уходящей через них, Вт


ПРИМЕР 2.4. Определить теплопоступления от люминесцентных ламп, установленных открыто в зале заседаний площадью 60 м2 и высотой 3,5 м


Теплопоступления через заполнение световых проемов. Методика определения теплопоступлений через заполнение световых проемов изложена в справочнике [18]

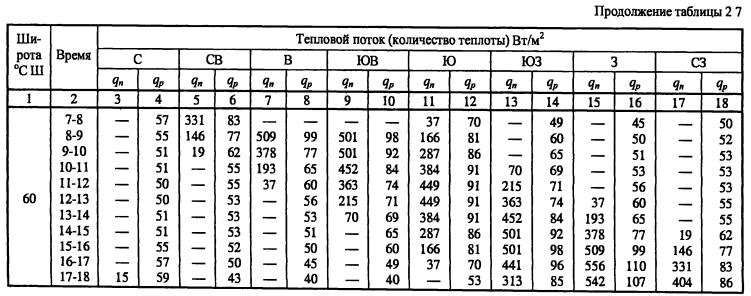

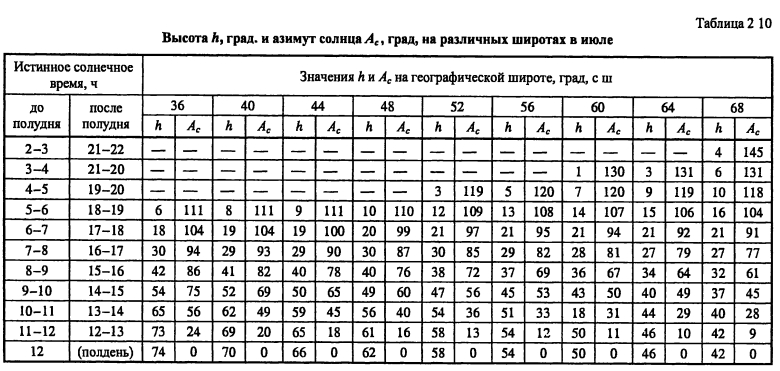

Теплопоступления через заполнение световых проемов складываются из теплопоступлений за счет солнечной радиации и за счет теплопередачи

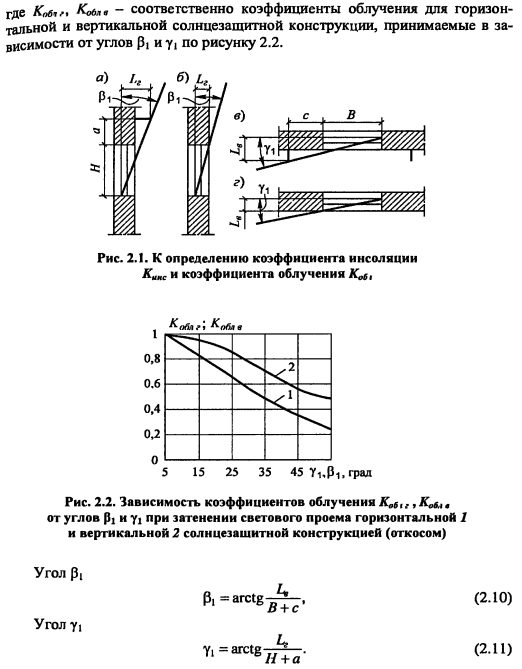

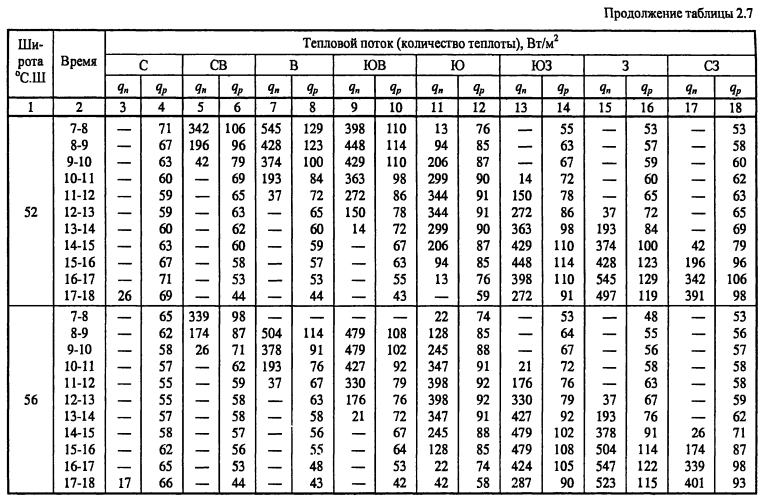

Если в помещении окна расположены с нескольких сторон, необходимо найти расчетный час суток, когда суммарные теплопоступления через все окна максимальны, и для этого часа провести расчеты по формулам (2.5-2.11) для окон каждой ориентации, затем найти общие теплопоступления через все окна.







При расчетах необходимо учитывать, что часть теплоты, поступающей в помещение через заполнения световых проемов, аккумулируется ограждающими конструкциями. Расчетные теплопоступления определятся:


Величина теплопоступлений через заполнения световых проемов за счет теплопередачи невелика, и её при выполнении курсового проекта можно не учитывать.

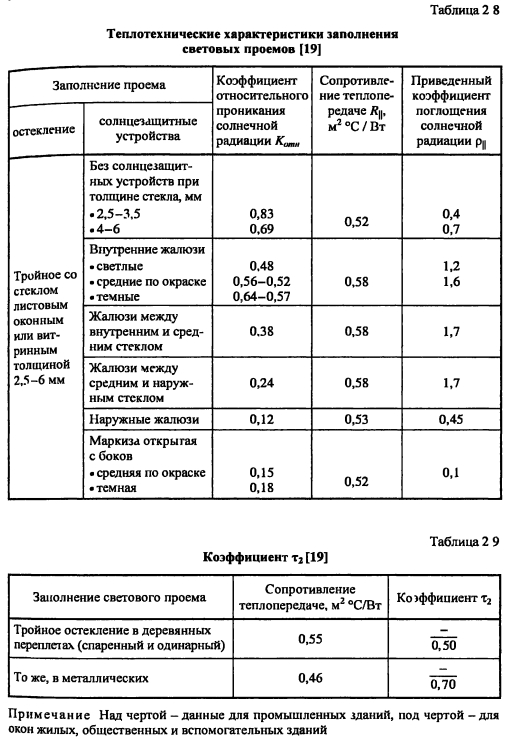

ПРИМЕР 2.5. Определить количество теплоты, поступающей в помещение, через заполнение светового проема (тройное остекление в деревянных переплетах с внутренними светлыми жалюзи) размерами Н= 1,5 м, 2? = 2 м, общей площадью 12 м2, ориентированных на ЮВ. Здание расположено в городе г. Минске (54° с.ш.). Солнцезащитных устройств на ограждающих конструкциях нет (я = 0, с = 0).


Показатель поглощения теплового потока солнечной радиации внутренними ограждениями данного помещения, определенный в соответствии с методикой [15] я- = 0,39. Количество теплоты, поступившее через заполнение светового проема и переданное воздуху помещения, составит


Теплопоступления через массивные ограждающие конструкции.

Теплопоступления в помещение через массивные ограждающие конструкции (наружные стены и покрытие), Вт


При выполнении курсового проекта по вентиляции теплопоступления, 0т, через массивные ограждающие конструкции (стены и покрытия) можно определять по среднесуточным значениям


При наличии в здании проветриваемого чердака теплопоступления через покрытие можно не учитывать.

Теплопоступления через наружные стены незначительны, и их при выполнении курсового проекта можно не учитывать.

Избытки явной теплоты в помещении.

Избыточная теплота определяется как сумма всех теплопоступлений от за вычетом теплопотерь помещения. В помещения общественных зданий поступает теплота от людей, искусственного освещения, через заполнения световых проемов. Теплопоступления от людей учитываются для холодного, теплого периодов и переходных условий. Теплопоступления от искусственного освещения учитываются для холодного периода и переходных условий, теплопоступления через заполнение световых проемов надо учитывать для теплого периода года. Принимаем, что теплопотери через ограждающие конструкции помещения компенсируются поступлением тепл on от отопительных приборов системы отопления.

ПРИМЕР 2.6. Определить избытки явной теплоты в зале заседаний для холодного, теплого периодов и переходных условий на основании данных, приведенных в примерах 2.3-2.5.

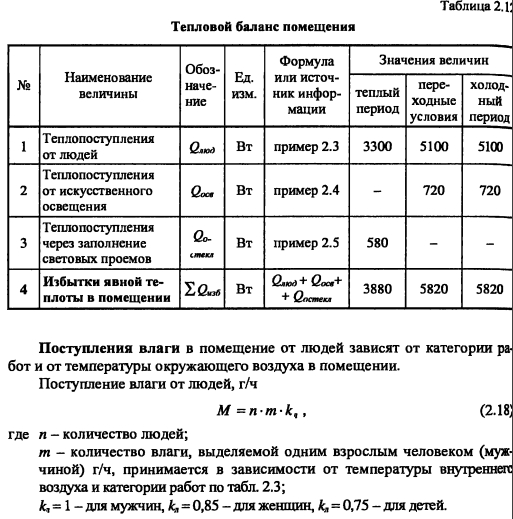

Результаты расчетов сводим в табл. 2.12.


ПРИМЕР. 2.7. Определить количество влаги от людей (мужчин) в зале заседаний на 50 мест, находящемся в административно-бытовом корпусе. Здание находится в г. Минске.

Для холодного периода и переходных условий М= 50-36-1 = 1800 г/ч. Для теплого периода М-50-48-1 = 2400 г/ч.

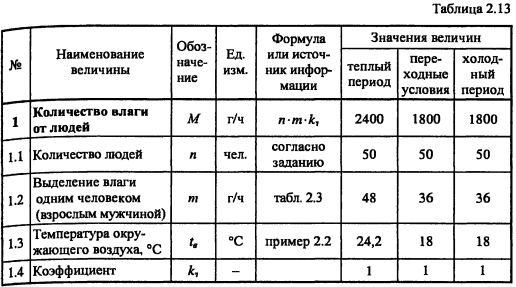

Результаты расчетов сводим в табл. 2.13.


Поступления вредных веществ в помещение.

Основным вредным веществом в помещениях общественных зданий, является углекислый газ, выделяющийся при дыхании людей.

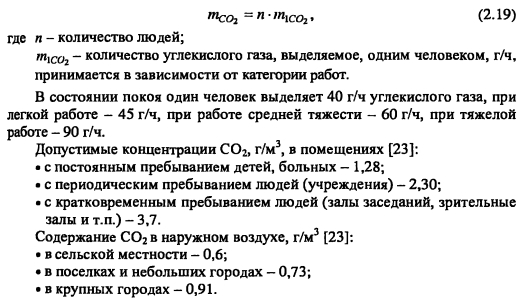

Количество углекислого газа, г/ч


ПРИМЕР. 2.8. Определить количество углекислого газа, поступающего в помещение зала заседаний на 50 мест.

Количество углекислого газа, поступающего в помещение


Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
