Расчет потерь теплоты подающими теплопроводами

Потери теплоты подающими теплопроводами системы горячего водоснабжения определяют с целью нахождения циркуляционного расхода воды, который предназначен для восполнения (компенсации) этих теплопотерь В этом случае в водоразборных стояках будет поддерживаться температура воды на заданном расчетном уровне

Теплопотери Qht, Вт, определяют по участкам с одинаковыми условиями теплообмена по формуле

<

Согласно [1] тепловую изоляцию необходимо предусматривать для подающих и циркуляционных трубопроводов, а также стояков, кроме подводок к водоразборным приборам.

Температуру окружающей среды t- принимают в зависимости от места прокладки теплопровода. При прокладке его в шахтах санитарнотехнических кабин, коммуникационных шахтах, каналах 23°С, в ванных комнатах - 25 °С, в кухнях и туалетных комнатах - 21°С, на чердаке - 10°С. При прокладке теплопровода в неотапливаемых подвалах и при бесканальной прокладке 5°С.

В системах горячего водоснабжения с полотенцесушителями на подающих стояках к сумме теплопотерь каждого стояка прибавляют потери теплоты (Вт) полотенцесушителями, равные 100л, где 100 Вт - усредненная теплоотдача одним полотенцесушителем, п — количество полотенцесушителей, присоединенных к стояку.

При определении циркуляционных расходов воды потери теплоты циркуляционными теплопроводами не учитываются. Но при расчете систем горячего водоснабжения с полотенцесушителями на циркуляционных стояках целесообразно к сумме потерь теплоты подающими теплопроводами добавлять теплоотдачу полотенцесушителей. Это увеличит циркуляционный расход воды, обеспечит лучший прогрев полотенцесушителей и отопление ванных комнат.

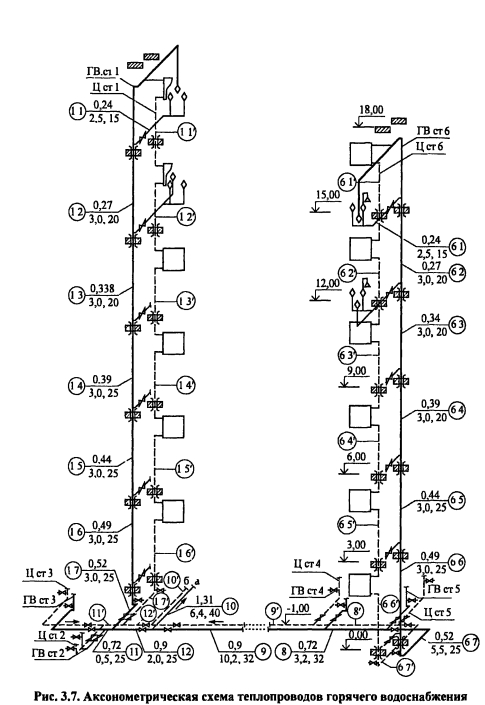

ПРИМЕР 3.5. Определить потери теплоты подающими теплопроводами системы горячего водоснабжения (см. рис. 3.7, рис. 3.8), если температура воды на выходе из подогревательной установки t- = 65°С, у наиболее удаленного водоразборного прибора tK = 55°С. Коэффициент теплопередачи неизолированного теплопровода К = 11,6 Вт/(м2-°С), КПД тепловой изоляции г\ = 0,6.

Диаметры расчетных участков теплопроводов и их длину принять из примера 3.4.

Решение Расчет потерь теплоты производим согласно выражению (3.11) по участкам с одинаковыми диаметрами и условиями теплообмена теплопроводов с окружающей средой.



Вначале рассчитываем потери теплоты стояком 6, суммарное значение которых на участках 6.1-6.7 составляет 454 Вт. Так как обогрев ванных комнат осуществляется полотенцесушителями, к теплопотерям стояка добавляем потери теплоты полотенцесушителями в размере 100л (Вт).

Суммарные теплопотери стояка 6 и полотенцесушителей


Далее определяем потери теплоты по участкам распределительной магистрали (участки 8-12). Так как диаметры и длины участков 1.1... 1.6 равны диаметрам и длинам участков 6.1 ...6.6 и стояки находятся в одинаковых условиях теплообмена, то и теплопотери их будут равны, т.е.


Отдельно находим теплопотери распределительными теплопроводами квартальной сети.

Допуская, что жилые здания в квартале однотипны, считаем, что теплопотери во внутридомовых системах одинаковы, т.е.

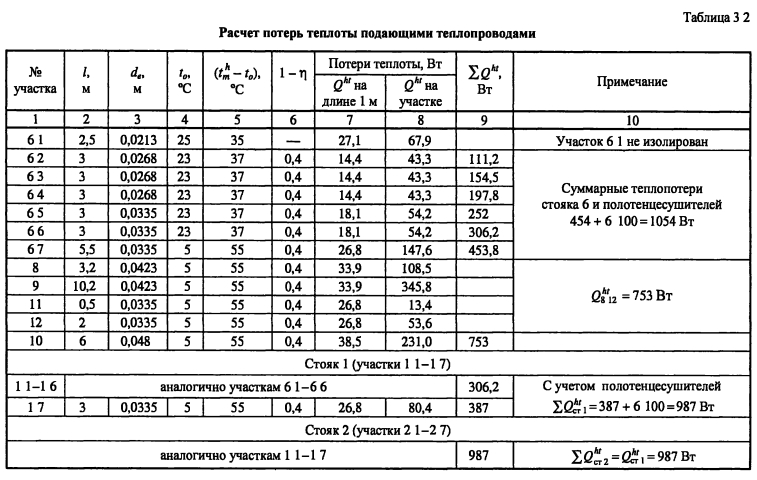

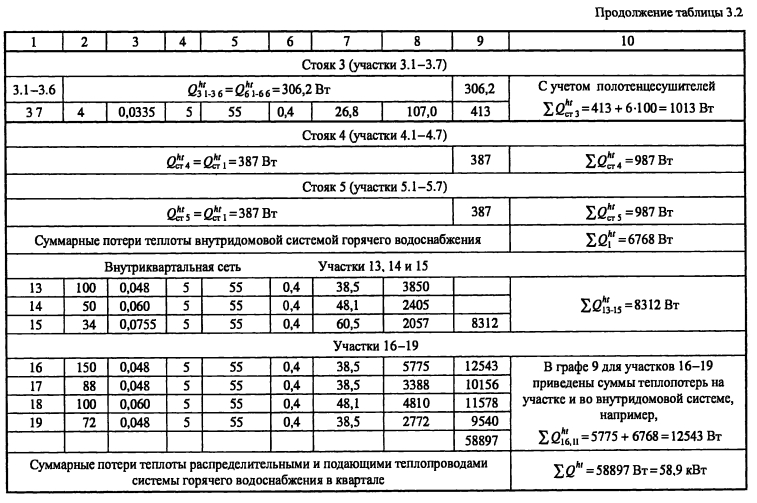

Результаты расчетов приведены в табл. 3.2.



Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
