Расчет воздухообмена

Расход воздуха для вентиляции помещений промышленных зданий определяется после расчета теплопотерь и теплопоступлений, составления теплового баланса и выбора системы отопления, определения количества влаги, вредных и взрывоопасных газов, поступающих в рабочую зону, определения производительности местных отсосов, выбора схемы организации воздухообмена.


Для помещений с избытком влаги следует проверять достаточность воздухообмена для предупреждения образования конденсата на внутренней поверхности наружных ограждающих конструкций при расчетных параметрах Б наружного воздуха в холодный период года.

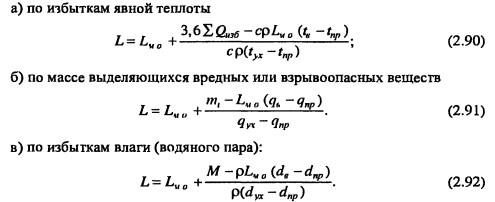

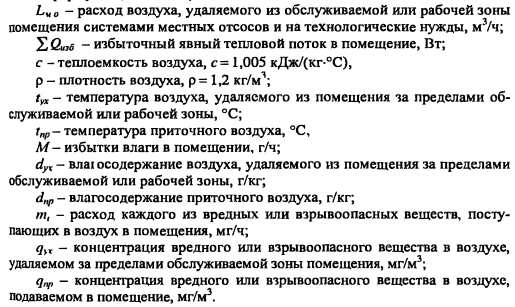

В формулах (2.90-2.92):


Параметры воздуха t6, d- следует принимать равными расчетным параметрам в обслуживаемой или рабочей зоне помещения, a qe- равной ПДК в рабочей зоне помещения. Наиболее сложным при расчетах воздухообмена является установление связи между температурой приточного tnp и температурой удаляемого из помещения воздуха tyx. Правильный выбор имеет большое значение для создания необходимых условий в помещении и для выбора вентиляционного оборудования. При увеличении значений At уменьшается расход приточного воздуха, и следовательно, снижаются затраты на устройство систем и расходы тепловой и электрической энергии.

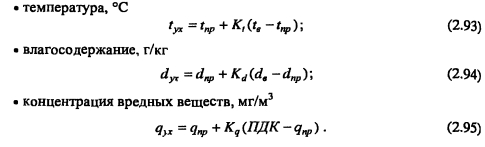

Параметры воздуха, удаляемого из помещения

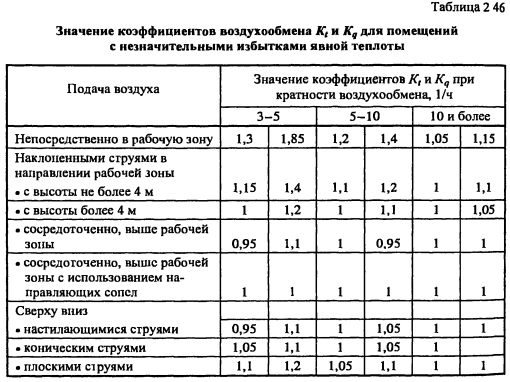

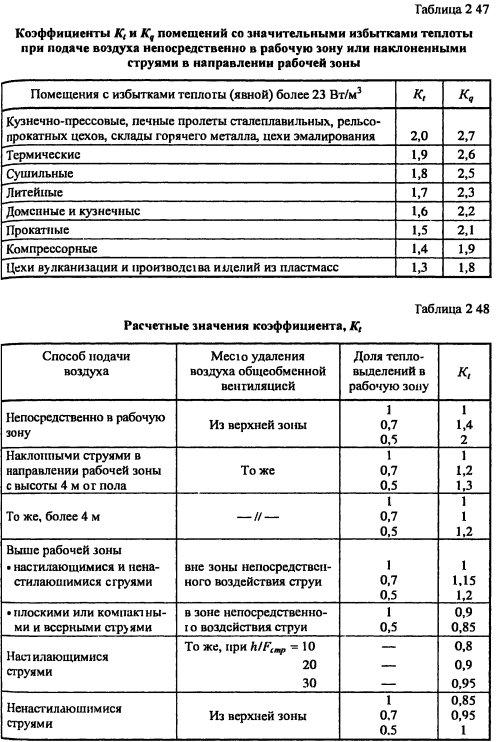

Коэффициенты воздухообмена К-Kd, Kq следует принимать по нормативным документам для конкретных производств, по экспериментальным данным натурных или лабораторных исследований, находить расчетным путем (табл. 2 46-2.48).



При выборе способа подачи воздуха следует отдавать предпочтение системам, имеющим наибольшую величину коэффициента воздухообмена.

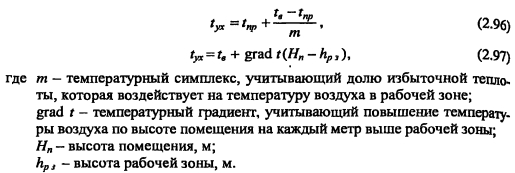

Температуру воздуха tyx, °С, удаляемого из верхней зоны помещения можно так же определять по выражениям


При выборе схемы организации воздухообмена следует руководствоваться требованиями СНиП [1, 2], а также действующими ведомственными нормами и рекомендациями.

Подача воздуха в производственные помещения осуществляется в соответствии с требованиями СНиП [1, 2] и рекомендуется в рабочую зону.

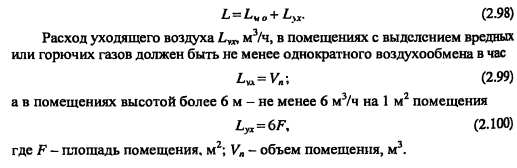

Удаление воздуха из помещений согласно СНиП [1, 2] следует предусматривать из наиболее загрязненных зон или там, где воздух имеет наибольшую температуру и энтальпию.

При выделении пыли и аэрозолей удаление воздуха предусматривается из нижней зоны. Максимальный эффект достигается при минимальных расходах воздуха, удаляемого из нижней зоны, т.е. через местные отсосы и на технологические нужды, а весь остальной воздух - из верхней зоны [2].


Зная расход приточного воздуха, необходимо уточнить его температуру, °С, из формулы (2.90)


При одновременном поступлении в воздух помещения теплоты, вредных веществ следует принимать большую из величин полученным по формам (2.90-2.92). Если в помещение поступают вредные газы однонаправленного действия (например, пары растворителей - ацетона, спирта, бензина и т.д.), расход приточного воздуха определяется как сумма расходов воздуха, необходимых для разбавления каждого из веществ в отдельности.

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
