Расчетные потери теплоты отапливаемого здания. Расчет тепловой мощности системы отопления

Расчетные потери теплоты отапливаемого здания Q3d, Вт, определяются суммой потерь теплоты отапливаемых помещений


Для расчета суммарных потерь теплоты каждого отапливаемого помещения предварительно необходимо:

1) выявить значения сопротивления теплопередачи для всех наружных ограждений, а также для внутренних, разделяющих помещения с разностью расчетных температур между ними 3°С и более;

2) вычертить планы этажей, подвала, чердака, разрезы здания в масштабе 1:100;

3) пронумеровать отапливаемые помещения. Как правило, нумерация производится, начиная с угловых комнат по ходу часовой стрелки (для первого этажа с №101, для второго - с №201 и т.д.). Лестничные клетки обозначаются буквами

Помещения, не имеющие вертикальных наружных ограждений, можно не нумеровать, так как в таких помещениях не устанавливаются отопительные приборы. Теплопотери таких помещений (через полы или потолок) в этом случае следует добавить к теплопотерям помещений, отопительные приборы которых отапливают эти помещения

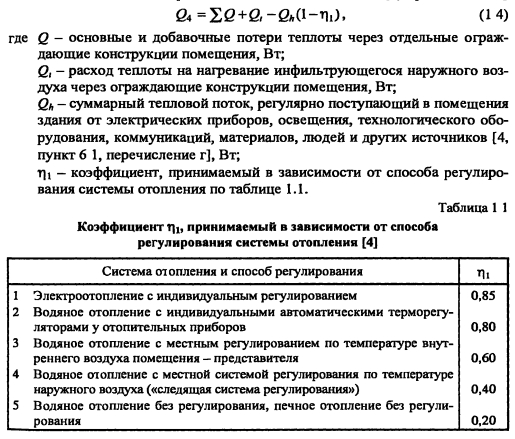

Значения Q4 для каждого отапливаемого помещения определяются из теплового баланса отдельно рассчитываемых составляющих [4, Приложение М]


Каждая из составляющих теплового баланса (14) отапливаемого помещения рассчитывается по соответствующей методике

Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. /Под ред. проф. Б. М. Хрусталева - М.: Изд-во АСВ, 2005.
