Расчетные условия
Расчетные значения параметров внутреннего и наружного воздуха для теплотехнических расчетов ограждающих конструкций определяют следующим образом.
Расчетные температуру и относительную влажность внутреннего воздуха принимают по табл. 4.1 [1] для помещений жилых, общественных, административных и бытовых зданий и сооружений Расчетные температуру и относительную влажность внутреннего воздуха для помещений производственных и вспомогательных зданий промышленных предприятий, а также сельскохозяйственных и складских помещений и сооружений определяют по нормам технологического проектирования соответствующих зданий.

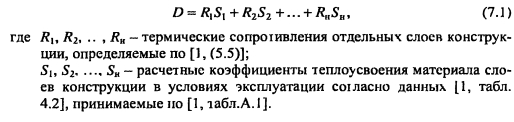

Расчетную зимнюю температуру наружного воздуха предварительно принимают по табл. 4.3 11 с учетом тепловой инерции ограждающей конструкции по табл. 5.2. При этом величину тепловой инерции рассчитывают по формуле (7.1), исходя из значения нормативного сопротивления теплопередаче соответствующей конструкции по табл. 5.1 [1]:
После расчета сопротивления теплопередаче ограждающей конструкции уточняют ее тепловую инерцию и при необходимости уточняют значение расчетной зимней температуры наружного воздуха и сопротивления теплопередаче ограждающей конструкции.
Влажностный режим помещений и условия эксплуатации ограждающих конструкций зданий и сооружений в зимний период принимают по [1, табл. 4.2] в зависимости от температуры и относительной влажности внутреннего воздуха.
Среднюю температуру наружного воздуха за отопительный период и его продолжительность принимают по [1, табл. 4.4], а среднюю относительную влажность наружного воздуха по месяцам - по [1, табл. 4.7].
Наибольшую из средних скоростей ветра по румбам с повторяемостью 16% и более по месяцам зимнего периода определяют по [1, табл. 4.5].
Пример расчета 7.2.
Определить расчетную зимнюю температуру наружного воздуха для нахождения требуемого сопротивления теплопередаче наружной стены крупнопанельного жилого дома (КПД) с трехслойными железобетонными панелями с утеплителем из полистирольного пенопласта плотностью 25 кг/м3 и бетонными слоями из тяжелого бетона плотностью 2400 кг/м3 для Могилевской области.
Расчетная температура внутреннего воздуха 18°С, относительная влажность - 55% [1, табл. 4.1].
Режим помещений - нормальный, условия эксплуатации ограждающих конструкций - Б [1, табл. 4.2].
Определяем тепловую инерцию конструкции, исходя из значения нормативного сопротивления теплопередаче, которое в соответствии с табл. 5.1 [1] для наружных стен КПД составляет 2,5 Вт.

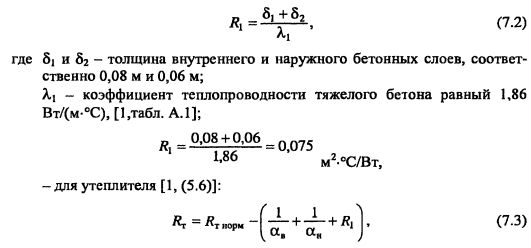

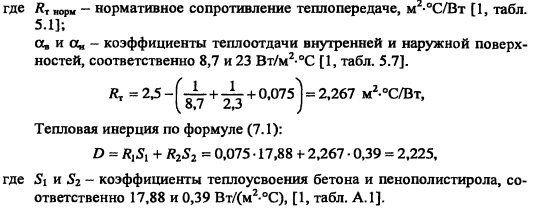

Термическое сопротивление отдельных слоев панели составляет:
В соответствии с [1, табл. 5.2] при тепловой инерции ограждающей конструкции в пределах 1,5-4,0 в качестве расчетной зимней температуры наружного воздуха принимается температура наиболее холодных суток обеспеченностью 0,92, которая для Могилевской области составляет f- = -29°С [1, табл. 4.3].
После расчета сопротивления теплопередаче наружной стены уточняют ее тепловую инерцию по (7.1) и, если она выйдет из пределов от 1,5 до 4,0 принимают расчетную зимнюю температуру наружного воздуха, соответствующую новому значению тепловой инерции и повторно рассчитывают сопротивление теплопередаче.
