Разработка и построение продольного профиля тепловых сетей
Продольный профиль участка теплосети строится в масштабах вертикальном 1:100 и горизонтальном 1:5000 или 1:1000 (по согласованию с руководителем курсового проекта). Построение начинают с определения минимальной глубины тепловых камер по трассе с учетом габаритных размеров устанавливаемого в них оборудования. Следует стремиться к минимальной глубине заложения каналов или теплопроводов. С этой целью в тепловых камерах допускается установка задвижек в горизонтальном положении или под углом 45°.
Количество сопряжений участков с обратными уклонами должно быть по возможности меньшим. Уклон теплопроводов независимо от способа прокладки должен составлять не менее 0,002. При прокладке теплопроводов по конструкциям мостов при пересечении рек, оврагов уклоны могут не предусматриваться.
На продольном профиле показывают: линии поверхности земли (проектные - сплошной линией, существующие - штриховой); все пересекаемые инженерные сети и сооружения с отметками верха их конструкции при расположении проектируемой тепловой сети сверху и с отметками низа инженерных сетей и конструкций при нижнем расположении тепловой сети; отметки низа трубы тепловой сети, дна и потолка канала; глубину заложения теплопровода; уклон и длину участков тепловой сети; диаметр теплопровода и тип канала. Кроме того, дается развернутый план трассы с указанием углов поворота, ответвлений, неподвижных опор, компенсаторов, компенсаторных ниш и тепловых камер. При проектировании попутного дренажа указываются отметки лотка, диаметр и уклон дренажных труб.
При надземном способе прокладки на продольном профиле даются отметки верха несущей конструкции и низа теплопровода. При бесканальной прокладке тепловых сетей с сальниковыми или сильфонными компенсаторами на профиле указываются участки, прокладываемые в каналах (участки с естественной компенсацией, примыкающие к камерам, а также к П-образным компенсаторам). Длину участков, примыкающих к П-образным компенсаторам и к камерам, следует принимать 1,5-2 м.
В самых низких точках теплопроводов предусматривают дренажные выпуски, а в самых высоких - устройства для выпуска воздуха (воздушники). Необходимо соблюдать допустимые расстояния по вертикали от конструкций тепловой сети до инженерных коммуникаций [4, прил.6, табл. 2.1].

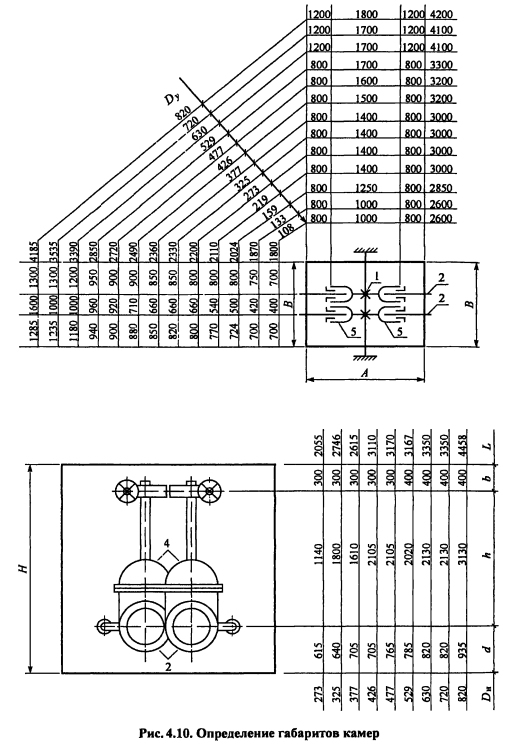

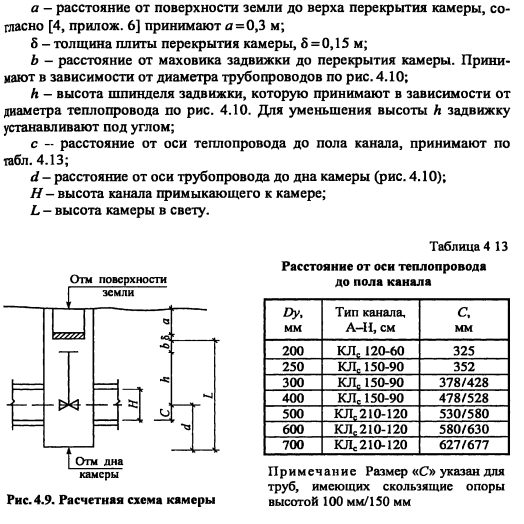

При построении продольного профиля высоту камеры рассчитывают в зависимости от установленного в ней оборудования, при этом согласно [4, ц. 9.14] ее высота в свету от уровня пола до низа выступающих конструкций должна приниматься не менее 2 м. Расчетная схема камеры приведена на рис. 4.9 со следующими обозначениями:

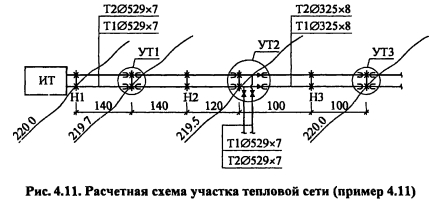

ПРИМЕР 4.11. Построить продольный профиль участка тепловой сети, расчетная схема которой показана на рис. 4.11. Трубопроводы проложены в непроходных каналах. Приняты сальниковые компенсаторы.

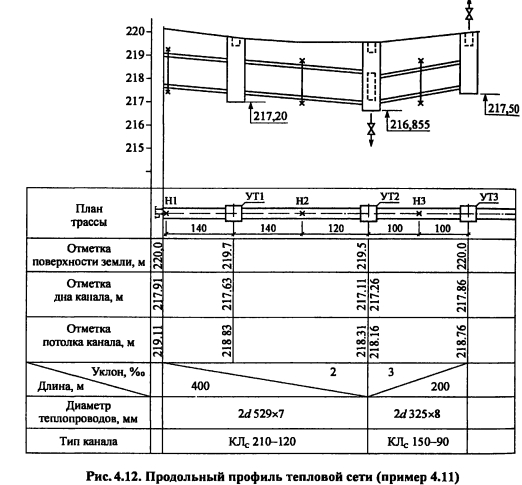

Решение. Согласно расчетной схеме вычерчиваем план трассы с указанием УТ, неподвижных опор и расстояний между ними (рис. 4.12). По отметкам поверхности земли строим продольный профиль. Затем определяем высоту камеры УТ2, отметки потолка и дна примыкающих каналов.

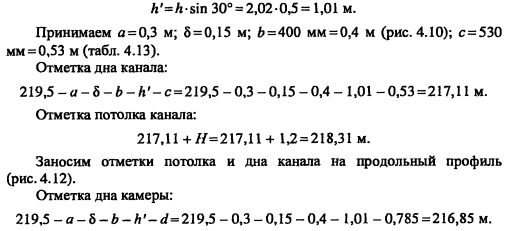

Отметка поверхности земли 219,5 м. Для теплопроводов Dy 500 мм принимаем канал КЛС 210-120, высота шпинделя задвижки h=2020 мм = =2,02 м (рис. 4.10). Для уменьшения ее высоты ставим задвижку под углом 30°, тогда
Высота камеры: 219,5 - 216,85 =2,64 м.
Зная отметки пола и потолка канала и расстояние от УТ 2 до источника теплоты, задавшись уклоном трубопроводов i = 0,002, находим соответствующие отметки канала на выходе из источника теплоты:
• отметка дна канала:
217,11 + 0,002-400=217,91 м
• отметка потолка канала
217,91 +Н = 217,91 + 1,2 = 219,11 м.
Принимая толщину перекрытия канала 5=0,1 м находим расстояние от поверхности земли до поверхности канала:
220,0 - (219,11 + 5) = 220,0 - (219,11 + 0,1) =0,79 м > 0,5 м.
Согласно [4, прилож. 6] заглубление тепловых сетей от земли до верха перекрытия канала должно быть не менее 0,5 м.
Определяем отметки дна и потолка канала для УТ 1:
• дно канала: 217,91 - 0,002 140=217,63 м;
• потолок канала: 217,63 + 1,2 = 218,83 м.
Задавшись высотой камеры в свету L = 2,0 м и горловины 0,5 м, находим отметку дна камеры:
219,7-0,5-2,0=217,2 м.
В камере УТ2 после ответвления диаметр теплопровода с Dy 500 мм переходит на Dy 300 мм. Для трубопровода Dy 300 мм принимаем канал КЛС150-90, величину с = 378 мм = 0,378 м (табл. 4.13).
Отметка дна канала
Задавшись уклоном трубопровода i = 0,003, находим отметки дна и потолка канала в УТ 3:
• дна канала: 217,26 + 0,003-200 = 217,86 м;
• потолка канала: 217,86 + Н = 217,862 + 0,9=218,76 м;
• отметка дна камеры: 220 - 2,5 = 217,5 м.
Неподвижные опоры наносим на профиль теплотрассы. В камере УТ 2 (низшая точка теплопровода) предусматриваем дренажный выпуск, а в УТ 3 (верхняя точка теплопровода) - устройство для выпуска воздуха.
